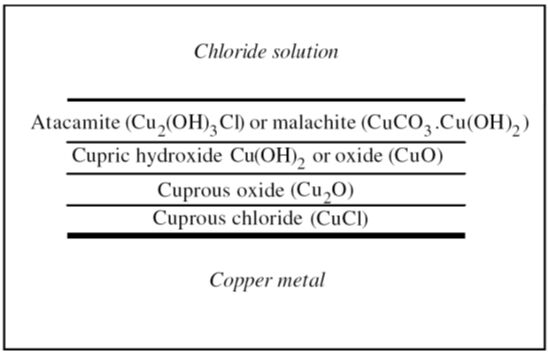

早在1920年，Bengough等人对铜在海水中的腐蚀产物膜的结构做出了理论预测，指出如果腐蚀产物膜的化学性质只受氧供应的影响，那么，铜在海水中的成熟腐蚀产物膜将具有层状结构，从底层到表层依次是CuCl、Cu2O、Cu（OH）2或CuO、Cu2（OH）3Cl或CuCO3?Cu（OH）2,膜层的结构示意图如图1所示。Bengough 等人预测的关于铜在海水中的腐蚀产物膜的结构组成，被后来的研究者部分地验证过，从底层到表层的完整结构并没有被直接验证过。例如，最近Wallinder等人利用拉曼光谱面分析了在实海浸泡3年的铜板的腐蚀产物层，结果显示，在腐蚀产物层中层存在Cu2O,外层存在Cu2（OH）3Cl.Yuan等人对在人工海水中浸泡10天的B30铜镍合金表面进行了XPS分析，结果显示有Cu2O和CuO存在，并且在含硫的人工海水中形成的腐蚀产物膜还含有CuCl和CuSO4.对于铜镍合金在海水中的腐蚀产物膜的成分和结构，前人已经做了大量的工作。目前被普遍肯定和采纳的说法是，铜镍合金在海水中的腐蚀产物膜具有双层结构，内层是致密的Cu2O膜，对其耐蚀性起主要作用，外层是疏松的二价铜化合物（Cu（OH）2,CuO、Cu2（OH）3Cl或CuCl2），不具有保护性。



铜合金在海水中的成熟腐蚀产物膜较厚，且外层膜脆而疏松，给成分和结构的表征，尤其是深度方向上的成分分布表征，带来困难。实验室短期浸泡获得的腐蚀产物膜较薄，但因海水成分、溶氧量等环境因素的不同，与实海成膜的差距也较大。到目前为止，对铜镍合金在实海中的腐蚀产物膜的结构和成分的认识，还停留在间接和模糊的阶段，缺乏直接的表征。
