- 专题资料：
- 中国科学院金属研究所
- 专题制作：
- 国家材料环境腐蚀平台
联系我们
-
-
电话： 010-82387968 -
邮箱： shujushenqing@126.com -
地址： 北京市海淀区学院路30号 -
邮编： 100083
首页 > 海洋工程用不锈钢海水点腐蚀专题 > 热处理的影响
总体概况
316L奥氏体不锈钢在不同热输入参数焊接后的热影响区形貌如图 6所示。图中，在奥氏体晶界处可发现有δ铁素体呈带状分布，证明热影响区温度已达到奥氏体-δ铁素体相区。虽然分布带较窄且呈蠕状形态，但随着热输入的增大而有进一步拓宽的趋势。δ铁素体的存在会使热影响区的微观成分不均匀，从而成为腐蚀敏感区域。而热影响区边缘位置，如图（d）所示，由于该区域温度恰在550-850 °C这一敏感温度区间范围内，因此可观察到球形颗粒状的碳化物析出。

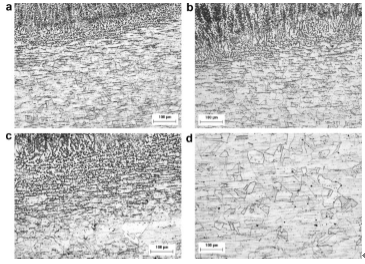

图 6 316L在不同焊接热输入条件下的热影响区经草酸腐刻后的形貌：
（a） 6kJ/cm, （b） 9kJ/cm, （c） 12kJ/cm and （d） 热影响区局部放大
