图4所示为316L不锈钢在650 °C和850 °C保温不同时长后，经水淬后得到的组织形貌.观察组织中的析出相含量及分布，可以发现当时效温度为650 °C时，析出相含量很少；而当时效温度升高至850 °C时，样品经10 h的处理后，在晶界出现了不连续的链状析出相，且随着时间的延长，析出逐渐成网状分布且含量增多。除了晶界外，可以发现在一些非共格孪晶界上也会有少量析出产生。因此，当热加工中经过敏感温度区间时，应特别注意析出相的负面影响。

　　图 4 不同时效处理下316L的组织演变：

　　（a） 650 °C -30h;（b） 650 °C -100h;（c） 850 °C -10h;（d） 850 °C -30h;（e） 850 °C -100h

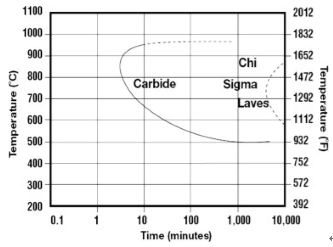

图5为316L不锈钢的等温转变曲线[],从图中易知其最敏感的鼻尖温度为850 °C,即在短时间热处理后即快速生成以碳化物为主的析出相。此外，碳化物除了在500-950 °C范围内均可能析出外，还可能在长时间热处理后转化为χ相、σ相和Laves相等金属间相，与其他文献中指出的碳化物为金属间化合物的前驱体这一规律相一致。

　　图 5 316L中析出相的等温转变曲线
