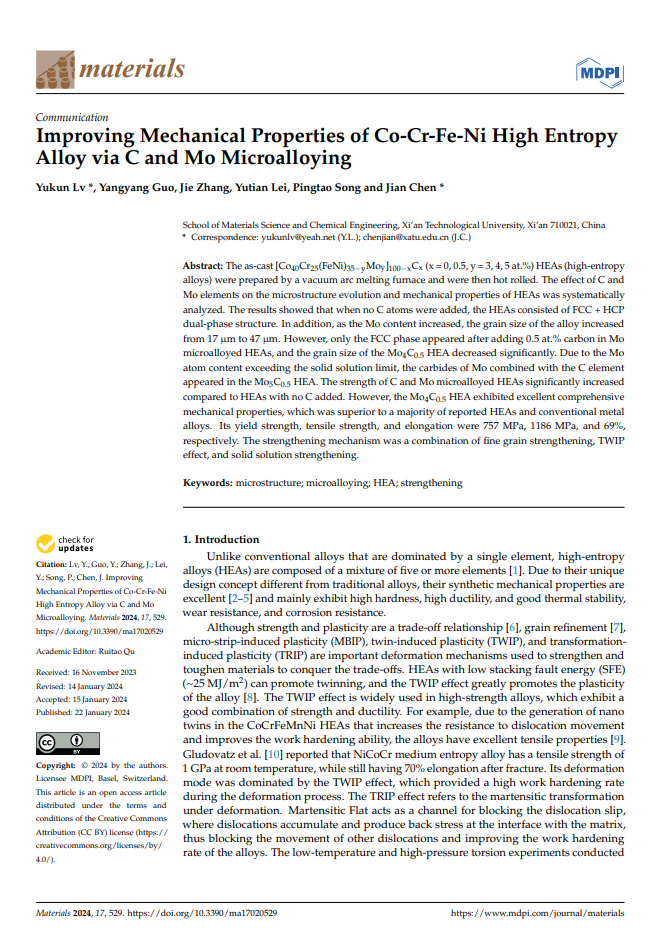

用真空电弧熔炼炉制备了[Co40Cr25(FeNi)35-yMoy]100-xCx (x = 0, 0.5, y = 3, 4, 5 at.%)高熵合金，然后进行了热轧。系统分析了 C 和 Mo 元素对 HEAs 显微结构演变和机械性能的影响。结果表明，当不添加 C 原子时，HEA 由 FCC + HCP 双相结构组成。此外，随着 Mo 含量的增加，合金的晶粒尺寸从 17 µm 增加到 47 µm。然而，在钼微合金化 HEA 中加入 0.5%的碳后，只出现了 FCC 相，Mo4C0.5 HEA 的晶粒大小显著减小。由于 Mo 原子含量超过了固溶极限，Mo 的碳化物与 C 元素结合出现在 Mo5C0.5 HEA 中。与不添加 C 的 HEA 相比，C 和 Mo 微合金 HEA 的强度明显提高。然而，Mo4C0.5 HEA 表现出优异的综合机械性能，优于大多数已报道的 HEA 和传统金属合金。其屈服强度、拉伸强度和伸长率分别为 757 兆帕、1186 兆帕和 69%。其强化机理是细晶粒强化、TWIP 效应和固溶强化的结合。
