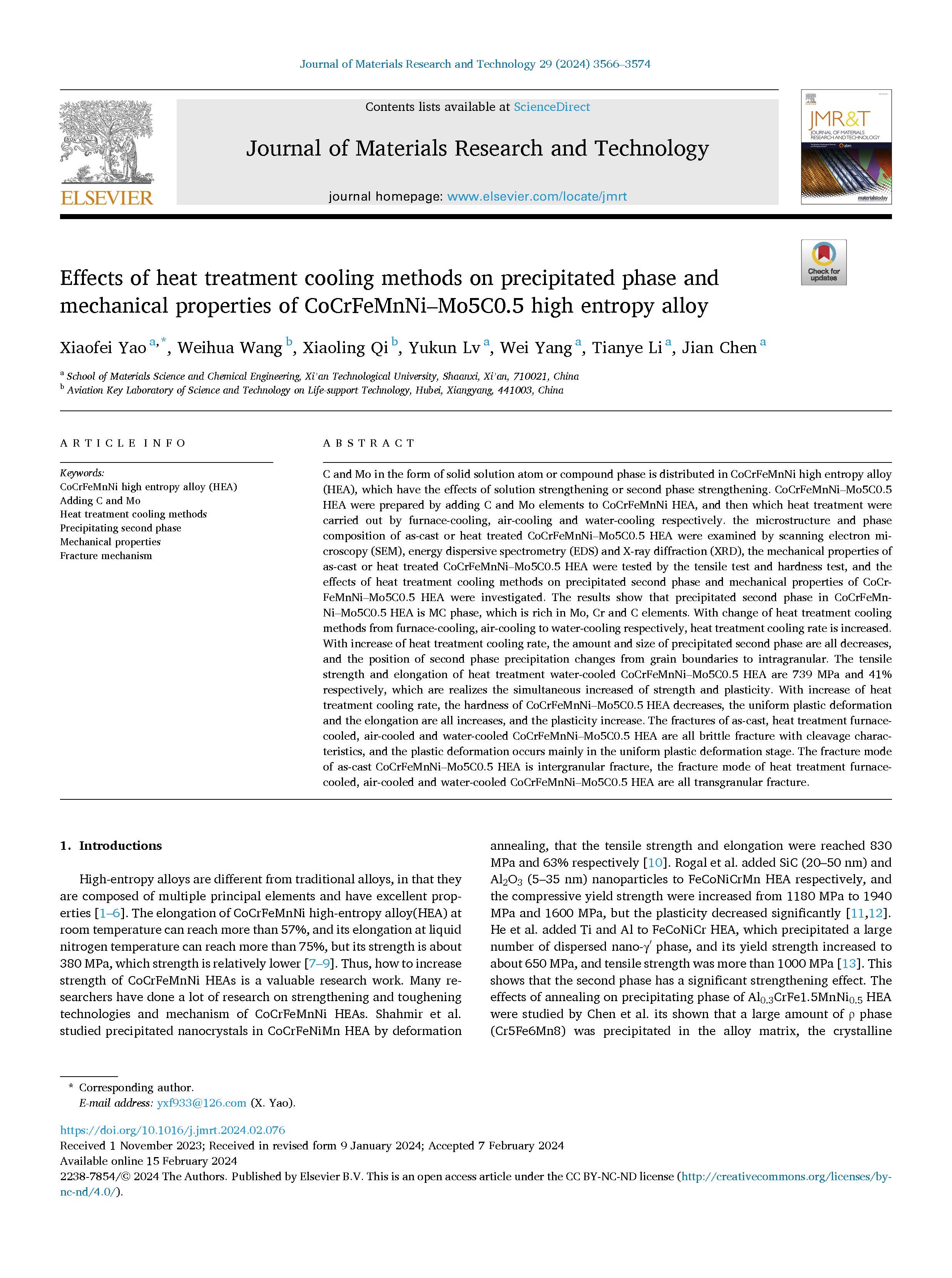

C和Mo以固溶体原子或复合相的形式分布在CoCrFeMnNi高熵合金（HEA）中，具有固相强化或二相强化作用。在CoCrFeMnNi HEA中加入C、Mo元素制备CoCrFeMnNi - mo5c0.5 HEA，分别进行炉冷、风冷、水冷热处理。采用扫描电镜（SEM）、能谱仪（EDS）和x射线衍射仪（XRD）研究了铸态和热处理态CoCrFeMnNi-Mo5C0.5 HEA的显微组织和相组成，通过拉伸试验和硬度试验研究了铸态和热处理态CoCrFeMnNi-Mo5C0.5 HEA的力学性能，并研究了热处理冷却方式对CoCrFeMnNi-Mo5C0.5 HEA析出第二相和力学性能的影响。结果表明：CoCrFeMnNi-Mo5C0.5 HEA中析出的第二相为MC相，含有丰富的Mo、Cr和C元素；热处理冷却方式由炉冷、风冷改为水冷，提高了热处理冷却速度。随着热处理冷却速率的增大，第二相析出量和尺寸均减小，第二相析出位置由晶界向晶内转移。热处理水冷CoCrFeMnNi-Mo5C0.5 HEA的抗拉强度和伸长率分别为739 MPa和41%，实现了强度和塑性的同时提高。随着热处理冷却速率的增大，CoCrFeMnNi-Mo5C0.5 HEA的硬度降低，均匀塑性变形和伸长率均增大，塑性增大。铸态、热处理炉冷、风冷、水冷CoCrFeMnNi-Mo5C0.5 HEA断口均为具有解理特征的脆性断口，塑性变形主要发生在均匀塑性变形阶段。铸态CoCrFeMnNi-Mo5C0.5 HEA的断裂方式为沿晶断裂，热处理炉冷、风冷和水冷CoCrFeMnNi-Mo5C0.5 HEA的断裂方式均为穿晶断裂。
