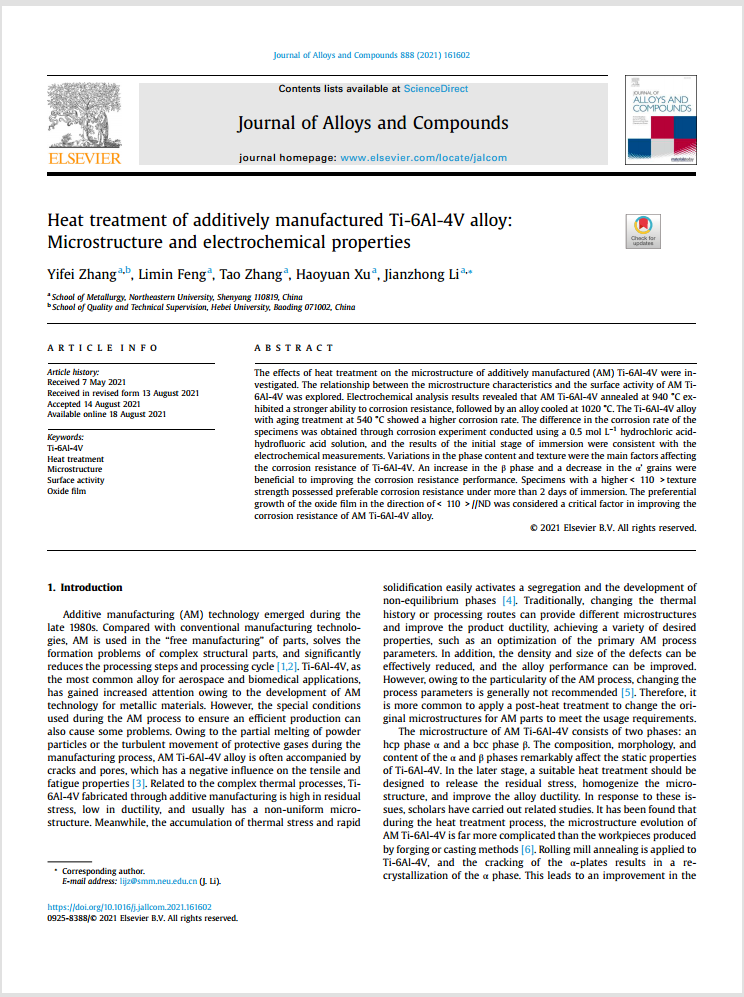

研究了热处理对添加(AM)Ti-6Al-4V微观结构的影响。探讨了AM Ti-6Al-4V的微观结构特征与表面活性的关系。电化学分析结果表明,在940°C下退火的AM Ti-6Al-4V表现出更强的耐腐蚀能力,其次是在1020°C下冷却的合金。经过540°C时效处理的Ti-6Al-4V合金具有较高的腐蚀速率。通过使用0.5mol·L-1盐酸-氢氟酸溶液进行腐蚀实验,获得了试样腐蚀速率的差异,浸泡初始阶段的结果与电化学测量结果一致。相含量和织构的变化是影响Ti-6Al-4V耐蚀性的主要因素。β相的增加和α’晶粒的减少有利于提高耐腐蚀性能。织构强度<110>较高的试样在浸泡2天以上的情况下具有较好的耐腐蚀性。氧化膜在<110>//ND方向上的择优生长被认为是提高AM Ti-6Al-4V合金耐腐蚀性的关键因素。
