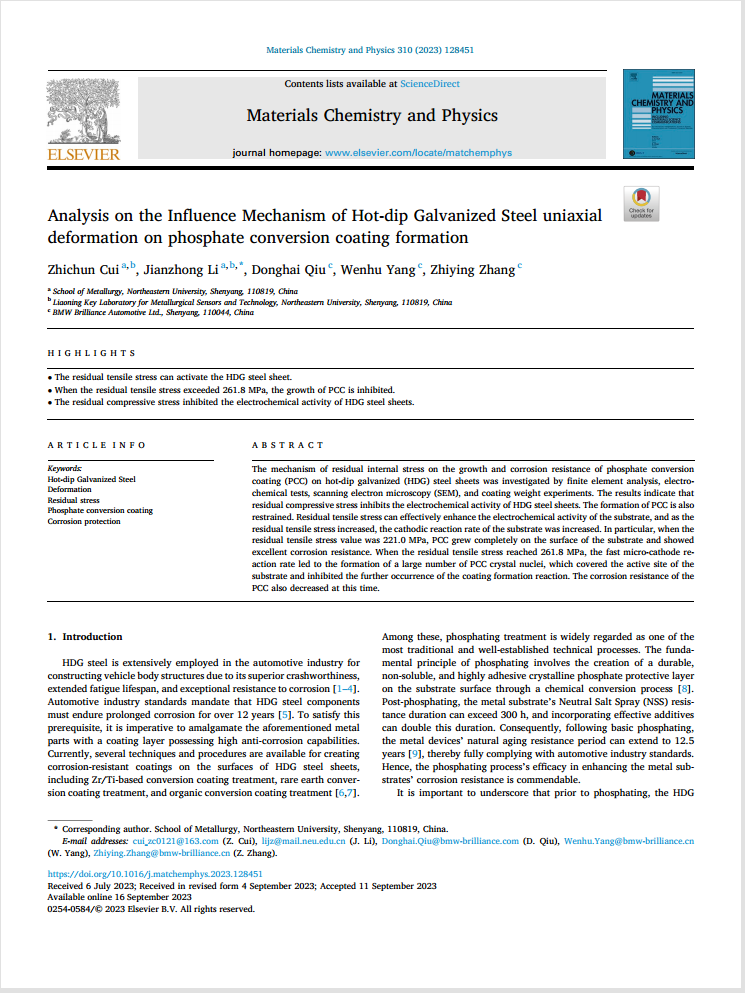

通过有限元分析、电化学试验、扫描电子显微镜(SEM)和镀层重量实验,研究了残余内应力对热镀锌(HDG)钢板上磷酸盐转化涂层(PCC)生长和耐蚀性的影响机制。结果表明,残余压应力抑制了HDG钢板的电化学活性。PCC的形成也受到抑制。残余拉应力可以有效地提高基体的电化学活性,并且随着残余拉应量的增加,基体的阴极反应速率增加。特别是,当残余拉应力值为221.0MPa时,PCC在基材表面完全生长,并表现出优异的耐腐蚀性。当残余拉应力达到261.8MPa时,快速的微阴极再作用速率导致大量PCC晶核的形成,PCC晶核覆盖了基体的活性位点,抑制了涂层形成反应的进一步发生。PCC的耐腐蚀性也在此时降低。
