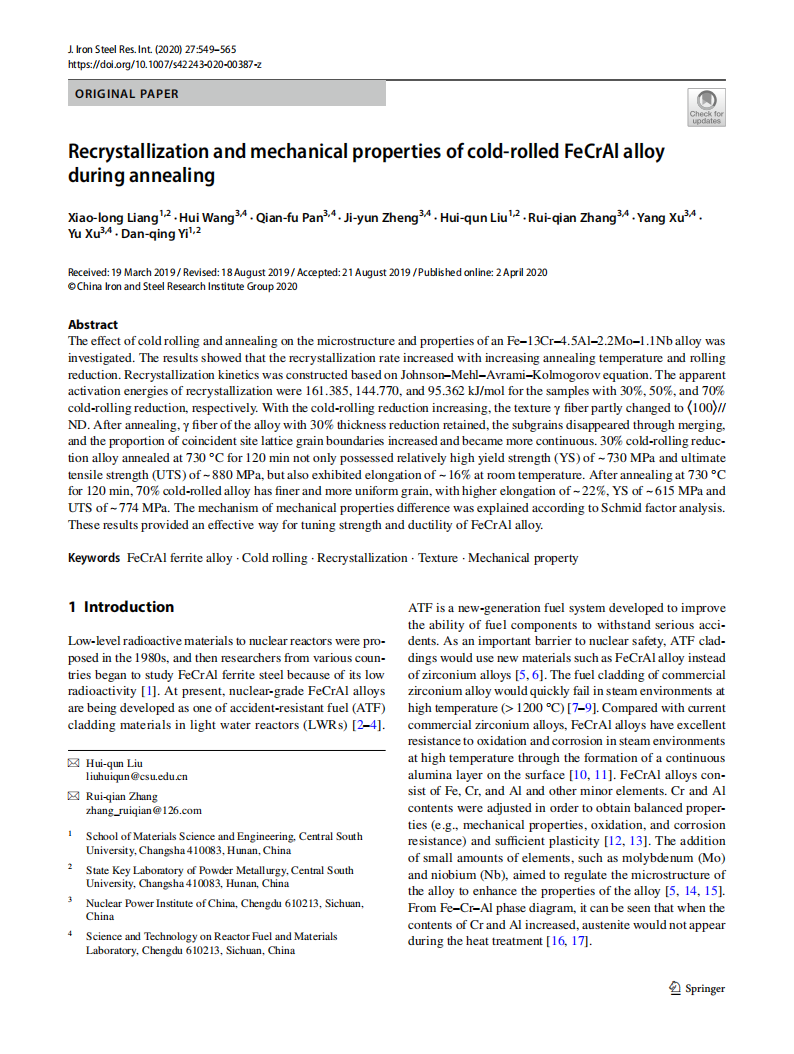

研究了冷轧和退火对Fe-13Cr-4.5Al-2.2Mo-1.1Nb合金组织和性能的影响。结果表明，再结晶速率随退火温度和轧制压下率的增加而增加。基于johnson - mhl - avrami - kolmogorov方程建立了再结晶动力学模型。30%、50%和70%冷轧压下样品的再结晶表观活化能分别为161.385、144.770和95.362 kJ/mol。随着冷轧压下率的增加，织构γ纤维部分变为< 100 > //ND。退火后，减厚30%的合金γ纤维得以保留，亚晶粒因合并而消失，一致位置的晶格晶界比例增加且更加连续。在730℃退火120 min时，30%冷轧还原(30%)合金不仅具有较高的屈服强度(YS) ~730 MPa和极限抗拉强度(UTS) ~880 MPa，而且在室温下伸长率可达16%。在730℃退火120 min后，70%冷轧合金晶粒更均匀，伸长率更高，约22%，YS约615 MPa, UTS约774 MPa。通过施密德因子分析，解释了力学性能差异的机理。这些结果为调整FeCrAl合金的强度和延性提供了有效的方法。
