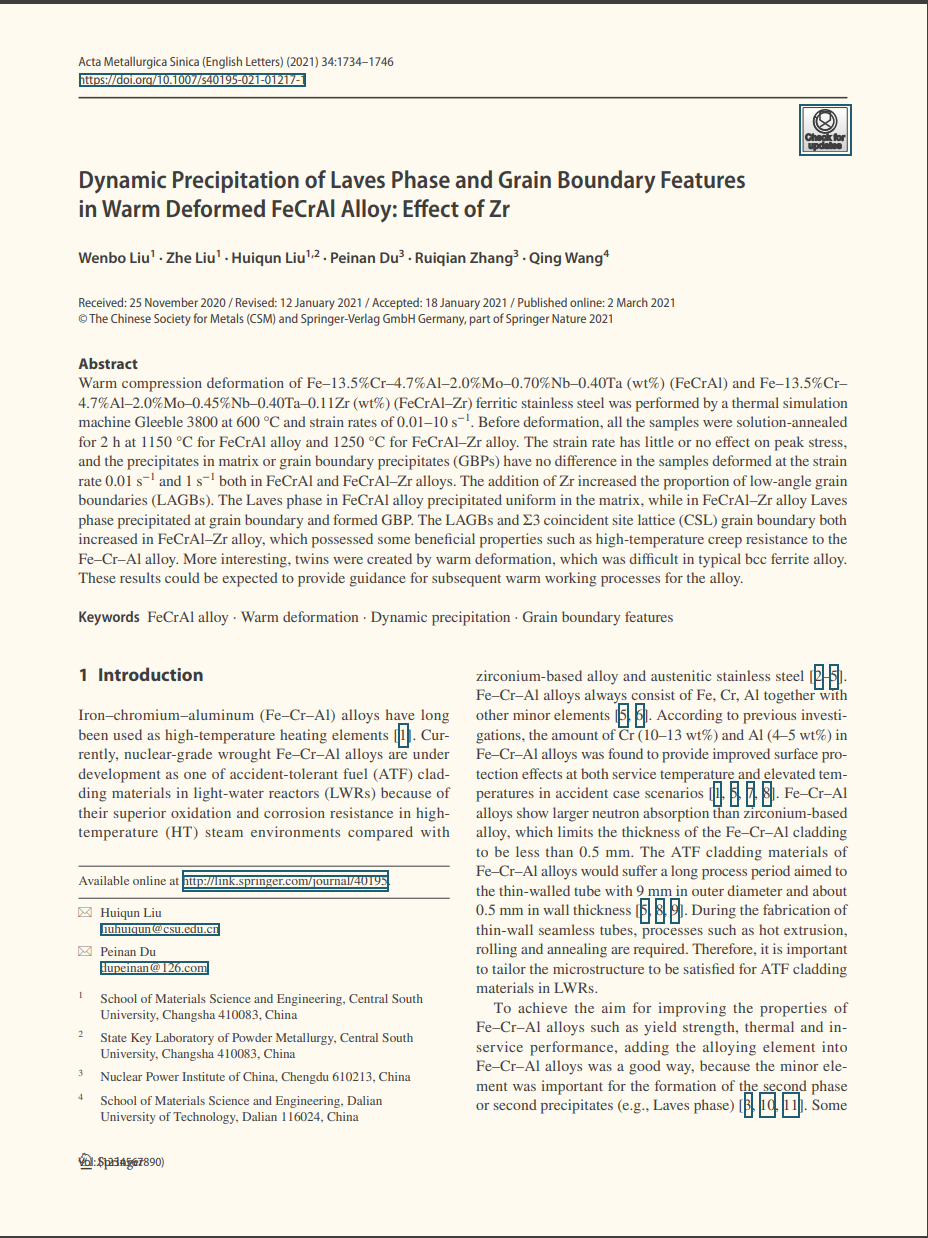

采用Gleeble 3800热模拟机对Fe-13.5%Cr-4.7%Al-2.0%Mo-0.70%Nb-0.40Ta (wt%) (FeCrAl)和Fe-13.5%Cr-4.7%Al-2.0%Mo-0.45%Nb-0.40Ta-0.11Zr (wt%) (FeCrAl- zr)铁素体不锈钢在600℃、应变速率0.01-10 s(-1)条件下进行热压缩变形。变形前，FeCrAl合金和FeCrAl- zr合金分别在1150℃和1250℃下进行2 h的固溶退火。FeCrAl和FeCrAl- zr合金在应变速率为0.01 s(-1)和1 s(-1)时变形试样的基体析出相或晶界析出相(GBPs)均无明显差异。Zr的加入增加了低角度晶界的比例。FeCrAl合金中Laves相在基体中均匀析出，而FeCrAl- zr合金中Laves相在晶界处析出形成GBP。FeCrAl-Zr合金的lagb和sigma 3一致位点阵(CSL)晶界均有所增加，对Fe-Cr-Al合金具有耐高温蠕变等有利性能。更有趣的是，孪晶是通过热变形产生的，这在典型的bcc铁氧体合金中是很难实现的。这些结果可为该合金后续的热加工工艺提供指导。
