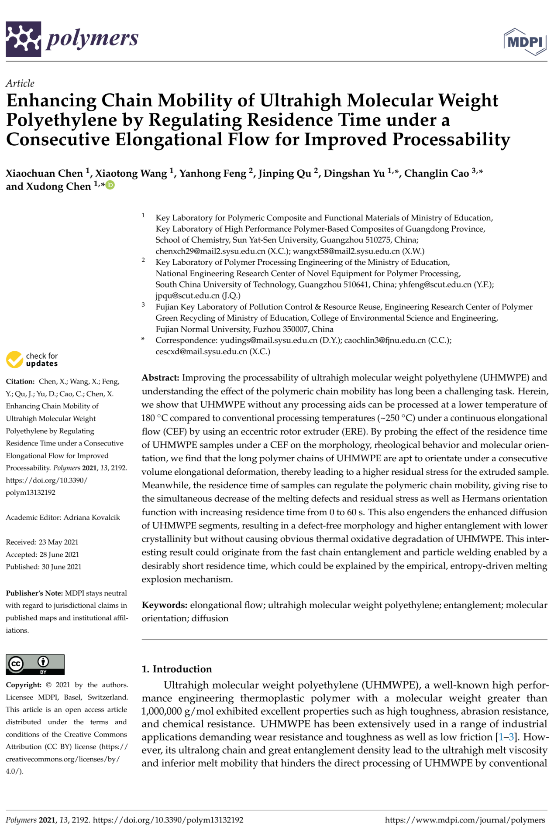

提高超高分子量聚乙烯 (UHMWPE) 的可加工性和了解聚合物链流动性的影响长期以来一直是一项具有挑战性的任务。在此处， 我们表明，在连续伸长流 (CEF) 下，使用偏心转子挤出机 (ERE)，与传统加工温度 (~250°C) 相比，无需任何加工助剂的 UHMWPE 可以在 180°C 的较低温度下加工。通过探讨 CEF 下 UHMWPE 样品的停留时间对形态、流变行为和分子取向的影响，我们发现 UHMWPE 的长聚合物链在连续体积拉伸变形下易于取向，从而导致挤压样品的残余应力较高。同时，样品的停留时间可以调节聚合物链的流动性，随着停留时间从 0 s 增加到 60 s，熔融缺陷和残余应力以及 Hermans 取向函数同时减少。这也导致 UHMWPE 链段的扩散增强，导致无缺陷的形态和更高的缠结度和较低的结晶度，但不会引起 UHMWPE 的明显热氧化降解。这个有趣的结果可能源于通过理想的短停留时间实现的快速链缠结和粒子焊接，这可以通过经验的、熵驱动的熔化爆炸机制来解释。
