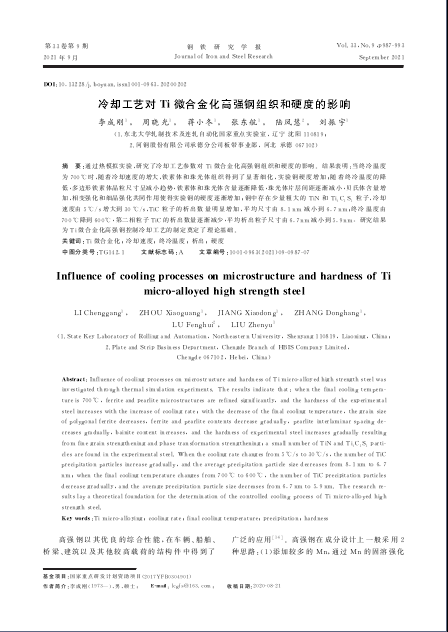

通过热模拟实验,研究了冷却工艺参数对 Ti微合金化高强钢组织和硬度的影响。结果表明:当终冷温度 为700℃时,随着冷却速度的增大,铁素体和珠光体组织得到了显著细化,实验钢硬度增加;随着终冷温度的降 低,多边形铁素体晶粒尺寸呈减小趋势,铁素体和珠光体含量逐渐降低,珠光体片层间距逐渐减小,贝氏体含量增 加,相变强化和细晶强化共同作用使得实验钢的硬度逐渐增加;钢中存在少量粗大的 TiN 和 Ti4C2S2 粒子,冷却 速度由5℃/s增大到30℃/s,TiC 粒子的析出数量明显增加,平均尺寸由8.1nm 减小到6.7nm;终冷温度由 700℃降到600℃,第二相粒子TiC的析出数量逐渐减少,平均析出粒子尺寸由6.7nm 减小到5.9nm。研究结果 为 Ti微合金化高强钢控制冷却工艺的制定奠定了理论基础。
