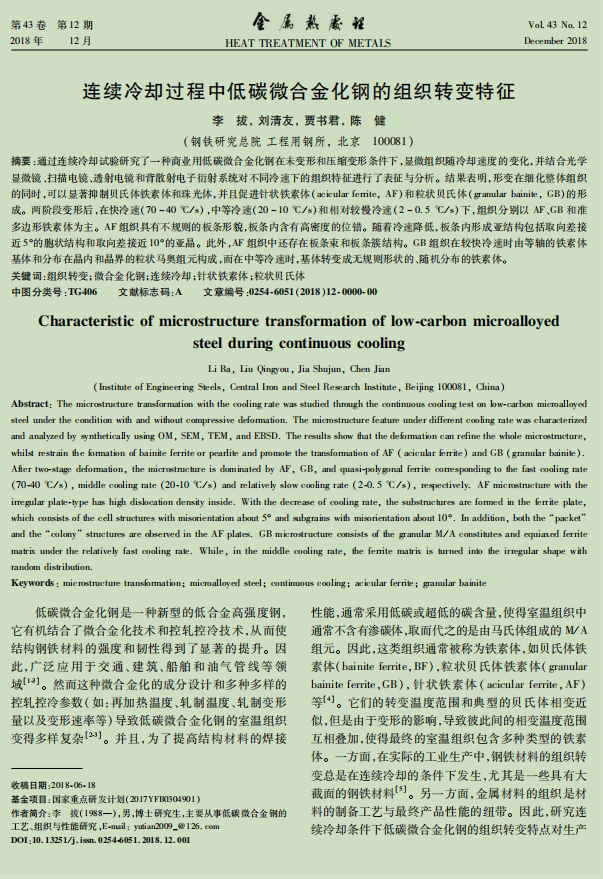

通过连续冷却试验研究了一种商业用低碳微合金化钢在未变形和压缩变形条件下，显微组织随冷却速度的变化，并结合光学 显微镜、扫描电镜、透射电镜和背散射电子衍射系统对不同冷速下的组织特征进行了表征与分析。结果表明，形变在细化整体组织 的同时，可以显著抑制贝氏体铁素体和珠光体，并且促进针状铁素体( acicular ferrite，AF) 和粒状贝氏体( granular bainite，GB) 的形 成。两阶段变形后，在快冷速( 70 ～ 40 ℃ / s) ，中等冷速( 20 ～ 10 ℃ / s) 和相对较慢冷速( 2 ～ 0． 5 ℃ / s) 下，组织分别以 AF、GB 和准 多边形铁素体为主。AF 组织具有不规则的板条形貌，板条内含有高密度的位错。随着冷速降低，板条内形成亚结构包括取向差接近 5°的胞状结构和取向差接近 10°的亚晶。此外，AF 组织中还存在板条束和板条簇结构。GB 组织在较快冷速时由等轴的铁素体 基体和分布在晶内和晶界的粒状马奥组元构成，而在中等冷速时，基体转变成无规则形状的、随机分布的铁素体。关键词: 组织转变; 微合金化钢; 连续冷却; 针状铁素体; 粒状贝氏体
