专题资料：
中国科学院金属研究所
专题制作：
国家材料环境腐蚀平台

联系我们

电话： 010-82387968
邮箱： shujushenqing@126.com
地址： 北京市海淀区学院路30号
邮编： 100083

首页 > 海洋工程用不锈钢海水点腐蚀专题 > 热处理的影响

总体概况

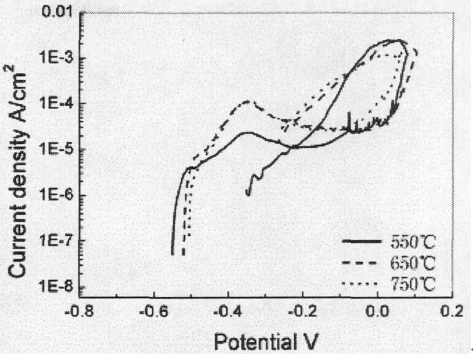

　　图 4 不同回火温度13Cr超级马氏体不锈钢循环极化曲线

　　回火时间：2小时，介质：5%的NaCl溶液，扫描速率：1mV/s

      结合图4和表1可以发现，致钝电位值规律不明显，所有回火温度下致钝电位大约在-350 mV左右，且维钝区间的电流不稳定，维钝区域不明显。比较点蚀电位发现，在550 °C回火时点蚀电位最高，在750 °C回火得到的组织的点蚀电位最低。而保护电位没有明显的规律[-56].

　　表 1 不同回火条件下Cl-浓度为5%NaCl溶液中得到的循环极化曲线图数据

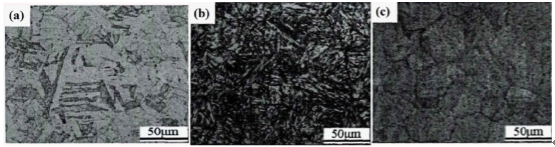

　　图 5 1050 °C淬火不同回火条件下试验钢13Cr超级马氏体的金相显微组织（a）550 °C （b）650 °C（c）750 °C

　　回火时间2小时，微观组织形貌腐刻剂：10 g FeCl3 + 130 mLHCl + 120 mL H2O

      由图5可知，试样回火后的组织均为细小的回火马氏体。当回火温度为550 °C时，由于回火温度较低，马氏体没有完全分解，试样仍保留原板条马氏体的形态（图5（a）所示）。随着回火温度升高，回火马氏体越来越细小，当回火温度为650°C时，粗大的马氏体板条束消失，说明板条马氏体己经充分细化回火温度继续升高时，回火马氏体组织更加细小。
