- 专题资料：
- 中国科学院金属研究所
- 专题制作：
- 国家材料环境腐蚀平台
联系我们
-
-
电话： 010-82387968 -
邮箱： shujushenqing@126.com -
地址： 北京市海淀区学院路30号 -
邮编： 100083
首页 > 海洋工程用不锈钢海水点腐蚀专题 > 热处理的影响
总体概况
图 2 不同淬火温度13Cr超级马氏体不锈钢循环极化曲线
淬火时间：0.5小时，介质： 5%的NaCl溶液，扫描速率： 1mV/s
表 1 不同淬火条件下Cl-浓度为5%NaCl溶液中得到的循环极化曲线图数据
结合图2以及表1的数据[]可以发现，表明13Cr超级马氏体的致钝电位规律不明显，数值大约在350mV左右，比较点蚀电位发现，在1050 °C淬火其点蚀电位最高，在1000 °C淬火得到的组织的点蚀电位最小。而保护电位没有明显的规律。
从图3中可以看出，淬火马氏体以板条状马氏体为主，观察不同温度淬火后试验钢种马氏体板条的大小可以看出，随着淬火温度的升高，马氏体板条越来越粗大。因为淬火马氏体是在原奥氏体晶粒内形成，在一个奥氏体晶粒内有多个捆，每个捆又由相互平行的板条束组成，各束之间以大倾角晶界相隔，而在一个束内由平行排列的板条所构成，奥氏体的晶粒度对板条宽度和分布几乎没有影响，但是在一个奥氏体晶粒内板条束的个数基本不变，所以，板条数的大小随奥氏体晶粒增大而增大。

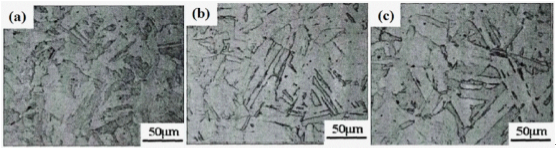

图 3 淬火条件下试验钢13Cr超级马氏体的金相显微组织： （a）950 °C （b）1000 °C （c）1050 °C
淬火时间0.5小时，腐刻剂：10 g FeCl3+130 mL HCl+120 mLH2O
