图6给出了2205在450~1000 °C敏化10分钟的临界点蚀温度测试曲线，图7给出了2205的CPT值随着敏化温度的变化趋势。根据表1原始固溶处理样品的CPT为61 °C,而在450 °C敏化10分钟样品的CPT不发生变化。当敏化温度升高到600~700 °C时，CPT显著下降了10 °C.当敏化温度进一步升高到850°C时，CPT值最低，为47 °C.随后敏化温度的上升导致CPT数值的恢复，在850°C时出现一个CPT的转折点。研究结果表明：2205在850 °C敏化处理时，耐蚀性能最差，推测850 °C有可能是2205的鼻尖温度，会有二次相析出，从而引起二次相周围形成贫Cr区，导致耐蚀性能下降。

　　图 6 不同敏化温度下2205的CPT

　　表 1 敏化温度对2205双相不锈钢CPT的影响

　　热处理：1050 °C固溶30分钟，不同温度敏化10分钟。CPT测试：1mol/L NaCl 溶液

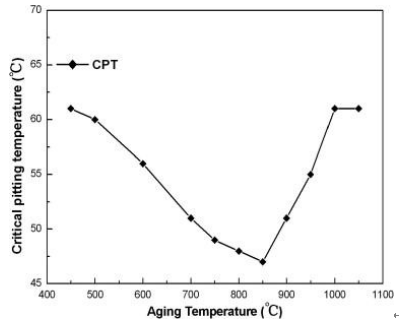

　　图 7 敏化温度对2205CPT的影响

前人研究确实发现，2205中σ相的等温析出鼻尖温度在850°C.图8给出了2205在850°C敏化不同时间的CPT测试曲线。固溶态和敏化到30分钟样品的CPT测试曲线变化趋势几乎一致，在CPT处腐蚀电流密度突然增加发生稳态点蚀。当敏化时间超过30分钟，样品在CPT处腐蚀电流密度缓慢上升，发生选择性腐蚀。此外，敏化时间长于30分钟的样品的钝化电流密度要比短时间敏化样品的钝化电流密度大。以敏化48小时的样品为例，其钝化电流密度高达5 μA/cm2.由此可见，随着敏化时间的延长，样品的钝化膜变得不稳定，局部腐蚀类型由点蚀变为选择性腐蚀，这主要是由σ相数量和尺寸的增加所引起的。

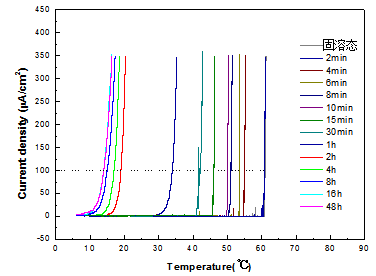

　　图 8 2205在850°C敏化不同时间的CPT测试曲线
