- 专题资料：
- 中国科学院金属研究所
- 专题制作：
- 国家材料环境腐蚀平台
联系我们
-
-
电话： 010-82387968 -
邮箱： shujushenqing@126.com -
地址： 北京市海淀区学院路30号 -
邮编： 100083
首页 > 海洋工程用不锈钢海水点腐蚀专题 > 热处理的影响
总体概况

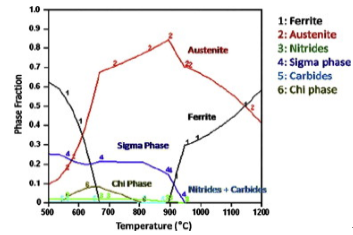

图 1 Thermo-Calc计算的DSS2205平衡相图
图1给出了Thermo-Calc软件计算的UNS S32205的相图，可见在中温阶段（400~950 °C）存在各类二次相的析出。UNS S31803的等温析出鼻尖温度在850 °C.进一步观察图1发现，在850°C等温处理时会同时析出碳化物、氮化物、c和σ等相。考虑到σ相析出非常快，并且其平衡含量和尺寸均为最大，因此可以合理忽略其它相对材料腐蚀性能的影响。
