DSS 2204经1000~1200 °C下固溶处理30 min后的微观组织形貌如图2所示，从图中可以看出，样品表面呈现典型的铁素体/奥氏体双相结构（白色组织为奥氏体相，灰黑色组织为铁素体相），并且没有明显的二次相析出。岛状的奥氏体相镶嵌在铁素体相中，并沿着轧制方向延伸，符合典型的双相不锈钢固溶处理后的特征。同时可以观察到，随着固溶温度的升高，奥氏体相的含量持续降低，铁素体相的含量持续增加。通过定量金相法测得的两相比例也验证了这一结果，如表1所示。这是发生了奥氏体向铁素体的转变所致。

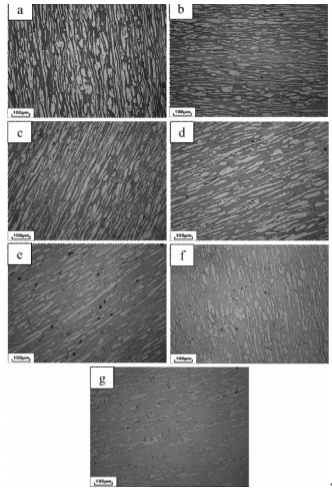

图 2 不同固溶温度下处理30min后DSS 2204的形貌

　　（a） 1000 °C;（b） 1050 °C;（c） 1080 °C;（d） 1100 °C;（e） 1130 °C;（f） 1150 °C;（g） 1200 °C

表1还给出了固溶样品在1 mol/L NaCl溶液中外加+750 mV电位测得的临界点蚀温度值CPT.可见随着固溶处理温度从1000 °C升高到1200 °C时，DSS 2204双相不锈钢样品的CPT从39 °C下降至24 °C,表明当DSS 2204双相不锈钢样品的固溶处理温度为1000 °C时，其耐点蚀性能最佳。

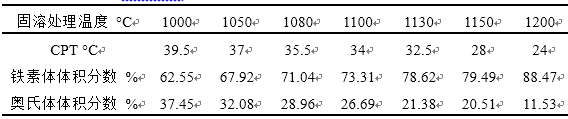

　　表 1 固溶温度对2204双相不锈钢微观组织演变及CPT的影响
