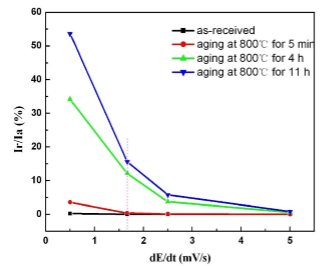

图 7 扫描速率对2205DL-EPR测试结果的影响

　　DL-EPR测试介质：2M H2SO4 + 1M HCl,温度：25°C

图7为不同时效处理后试样在25°C的2M H2SO4+ 1MHCl溶液中以不同扫描速率（0.5、1.66、2.5、5 mV/s）测试结果。从图中可知，扫描速率的大小直接影响Ra值的大小。当扫描速率比较小时，如：0.5 mV/s,不仅仅贫铬区的钝化膜溶解而且整个试样表面的钝化膜会溶解。因为，当降低扫描速率时，腐蚀反应时间更长试样的钝化膜溶解更多，因而回扫峰的电流会增大最后直接导致Ra的增大。相反，如果扫描时间太快如：2.5、5 mV/s贫铬区的钝化膜来不及充分溶解，从而导致DL-EPR测试的敏感性降低。当扫描速率适中为1.66 mVs?1时，固溶处理试样和短时时效处理试样的Ra小于1%,能很好表征区分不同时效处理试样的选择性腐蚀性能。
