专题资料：
中国科学院金属研究所
专题制作：
国家材料环境腐蚀平台

联系我们

电话： 010-82387968
邮箱： shujushenqing@126.com
地址： 北京市海淀区学院路30号
邮编： 100083

首页 > 海洋工程用不锈钢海水点腐蚀专题 > 环境因素影响

总体概况

　　
图 1 304不锈钢在3.5%NaCl溶液中不同扫描速率下的动电位极化曲线

图1为304不锈钢在3.5%NaCl溶液中不同扫描速率下的动电位极化曲线。304不锈钢的自腐蚀电位随着扫描速率的增加而减小。304不锈钢的自腐蚀电位随着扫描速率的增加而较小。电极系统的稳定性随着扫描速率的增大而减小，在阴极反应阶段，电子消耗速率小于积聚速率，导致样品电位负移。

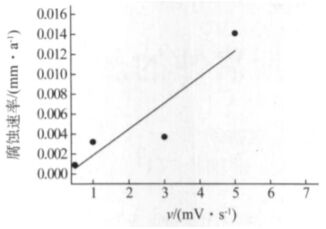

　　图 2 304不锈钢在3.5%NaCl溶液中腐蚀速率与扫描速率的关系

304不锈钢在3.5%NaCl溶液中腐蚀速率与扫描速率的关系如图2所示。从图中可以看出304不锈钢的腐蚀速率与扫描速率之间为线性关系。304不锈钢的腐蚀速率随着扫描速率的增加而增加。

　　图 3 304不锈钢在3.5%NaCl溶液中自腐蚀电位与扫描速率的关系

304不锈钢在3.5%NaCl溶液中的自腐蚀电位与扫描速率的关系如图3所示。从图中可以看出304不锈钢的自腐蚀电位随着扫描速率的增加而降低


　　图 4 304不锈钢在3.5%NaCl溶液中点蚀电位与扫描速率的关系


304不锈钢在3.5%NaCl溶液中的点蚀电位与扫描速率之间的关系如图4所示。从图中可以看出304不锈钢的点蚀电位随着扫描速率的增加而降低。
