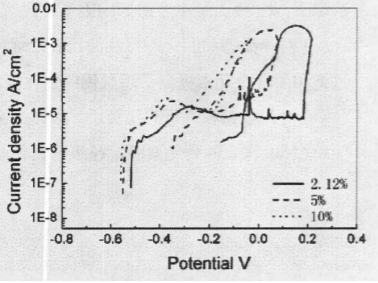

图 8 不同氯离子浓度13Cr超级马氏体不锈钢极化曲线

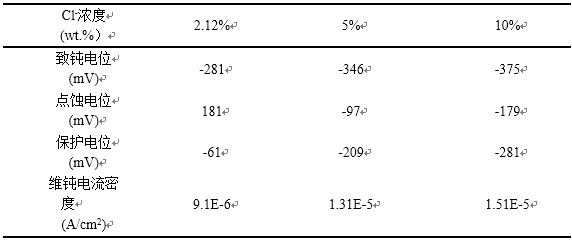

　　表 5 氯离子浓度对13Cr超级马氏体不锈钢点蚀性能的影响

氯离子浓度对13Cr超级马氏体不锈钢耐点蚀性能的影响如图8和表5所示。从图中可以看出随着氯离子浓度的升高，13Cr超级马氏体不锈钢的极化曲线负移。13Cr超级马氏体的点蚀电位、致钝电位和保护电位均随着氯离子浓度的增加而降低。随着氯离子浓度的增加，溶液环境变得更苛刻，13Cr超级马氏体在溶液中的耐点蚀性能下降。

　　13Cr超级马氏体不锈钢点蚀电位与保护电位的差值随着氯离子浓度的增加而降，其再钝化能力变好。

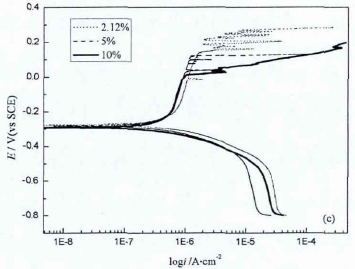

　　图 9 不同氯离子浓度15Cr超级马氏体不锈钢极化曲线

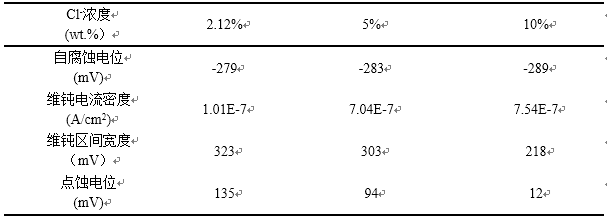

　　表 6 氯离子浓度对15Cr超级马氏体不锈钢点蚀性能的影响

氯离子浓度对15Cr超级马氏体不锈钢耐点蚀性能的影响如图9和表6所示。15Cr超级马氏体不锈钢的自腐蚀电位、点蚀电位和维钝区间宽度均随着氯离子浓度的升高而降低。15Cr超级马氏体不锈钢的维钝电流密度随着氯离子浓度的升高而增加。随着氯离子浓度的增加，15Cr超级马氏体不锈钢的耐点蚀性能下降。
