专题资料：
中国科学院金属研究所
专题制作：
国家材料环境腐蚀平台

联系我们

电话： 010-82387968
邮箱： shujushenqing@126.com
地址： 北京市海淀区学院路30号
邮编： 100083

首页 > 海洋工程用不锈钢海水点腐蚀专题 > 环境因素影响

总体概况

　　表 1 氯离子浓度对316不锈钢的点蚀电位的影响

表1为316在不同氯离子浓度下的开路电位和点蚀电位的结果。316的开路电位和点蚀电位均随着氯离子浓度的升高而降低。随着氯离子浓度的增加，316的耐点蚀性能下降。

　　表 2 氯离子浓度对316不锈钢CPT的影响

不同氯离子浓度下316的CPT在表4-4中列出。从表中可以看出316的CPT随氯离子浓度的升高而降低。316的耐点蚀性能随着氯离子浓度的升高而降低。

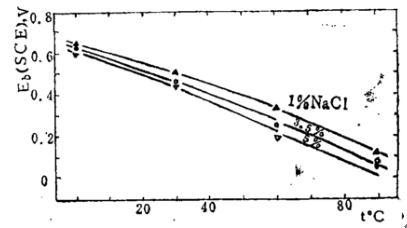

　　图 1 316L不锈钢在不同浓度的中性NaCl溶液中的点蚀电位

316L不锈钢在中性NaCl溶液中的不同温度和不同氯离子浓度对应的点蚀电位如图1所示。当氯离子浓度相同时，316L不锈钢的点蚀电位随着温度的升高而降低。当温度相同时，316L不锈钢的点蚀电位随着氯离子浓度的升高而降低。在中性环境下，316L不锈钢的耐点蚀性能随着温度的升高或氯离子浓度的升高而下降。


　　图 2 316L不锈钢在pH12的不同浓度NaCl溶液中的点蚀电位

316L不锈钢在pH为12的NaCl溶液中的不同温度和不同氯离子浓度对应的点蚀电位如图2所示。当氯离子浓度相同时，316L不锈钢的点蚀电位随着温度的升高而降低。当温度相同时，316L不锈钢的点蚀电位随着氯离子浓度的升高而降低。在pH为12的环境下，316L不锈钢的耐点蚀性能随着温度的升高或氯离子浓度的升高而下降。


　　图 3  316L不锈钢亚稳态点蚀的形核率

图3为316L不锈钢的亚稳态点蚀的形核率图[].随着时间的增加，316L不锈钢亚稳态点蚀的形核率降低。形核率随时间的下降率随氯离子浓度的降低而增加。


　　图 4 氟离子浓度对316不锈钢CPT的影响


316不锈钢在不同氯离子浓度下的CPT如图4所示。随着氯离子浓度的升高，316不锈钢的CPT逐渐降低。316不锈钢的耐点蚀性能随着氯离子浓度的增加而下降。
