名称 : 铌微合金化对高铁车轴钢淬透性的影响
发表日期 : 2020-06-15

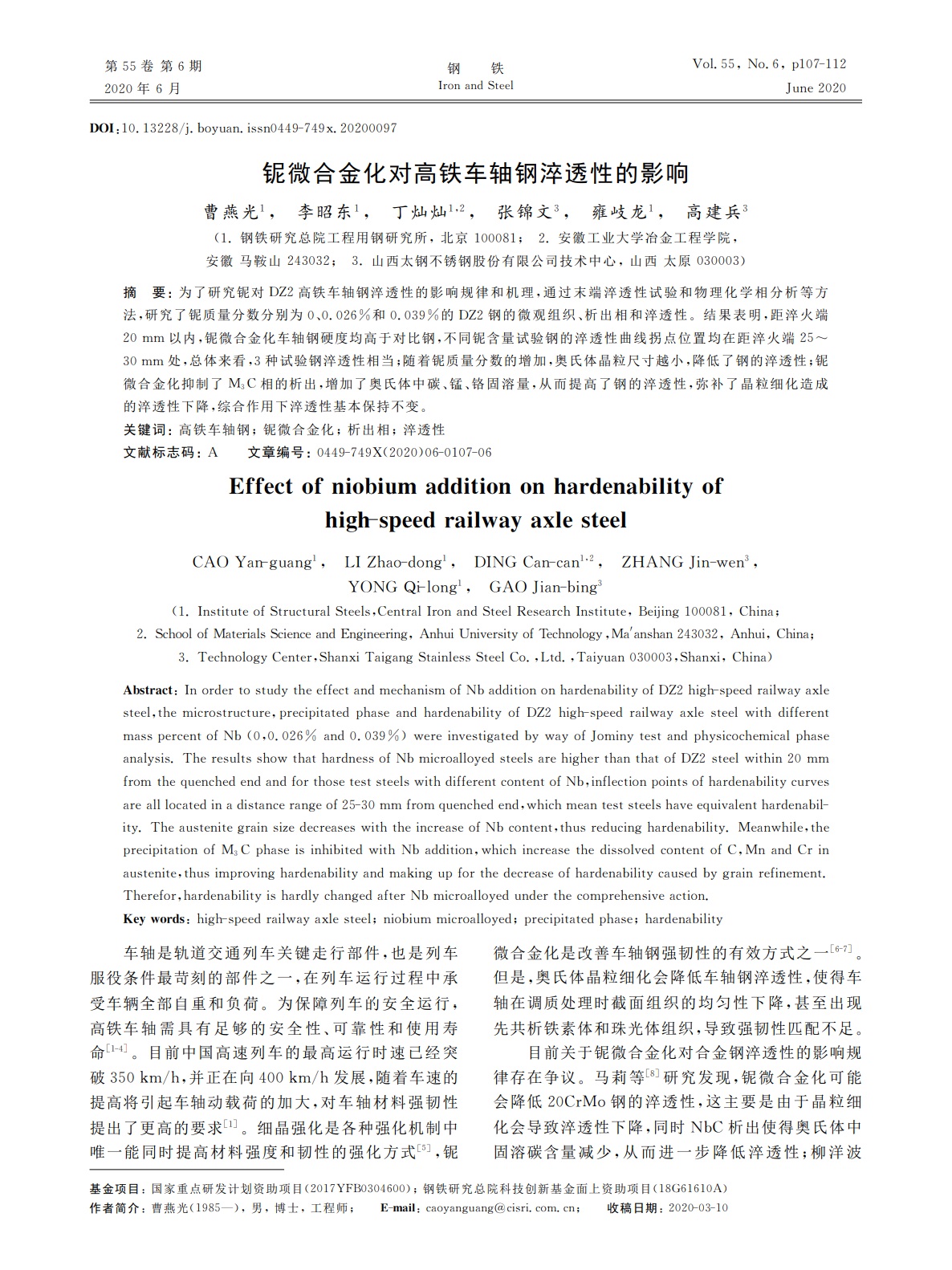

摘要 : 为了研究铌对DZ2高铁车轴钢淬透性的影响规律和机理,通过末端淬透性试验和物理化学相分析等方法,研究了铌质量分数分别为0、0.06%和0.039%的DZ2钢的微观组织、析出相和淬透性。结果表明,距淬火端20mm以内,铌微合金化车轴钢硬度均高于对比钢,不同铌含量试验钢的淬透性曲线拐点位置均在距淬火端25~30mm处,总体来看,3种试验钢淬透性相当;随着铌质量分数的增加,奥氏体晶粒尺寸越小,降低了钢的淬透性;铌微合金化抑制了M3C相的析出,增加了奥氏体中碳、锰、铬固溶量,从而提高了钢的淬透性,弥补了晶粒细化造成的淬透性下降,综合作用下淬透性基本保持不变。
网址 : https://kns.cnki.net/kcms/detail/detail.aspx?dbcode=CJFD&dbname=CJFDLAST2020&filename=GANT202006017&uniplatform=NZKPT&v=xkK0-GL_6gsHdXWEEOZsp4a57EG_ziYT3rZRtzYZDEM94Q0GUHqoz-YEdLCqan6A
领域 : 钢铁
出版公司 : 钢铁
出版国家 : CN
重点项目名称 : 苛刻环境下铁路车辆关键部件用钢-高速车轴钢基础研究数据集
