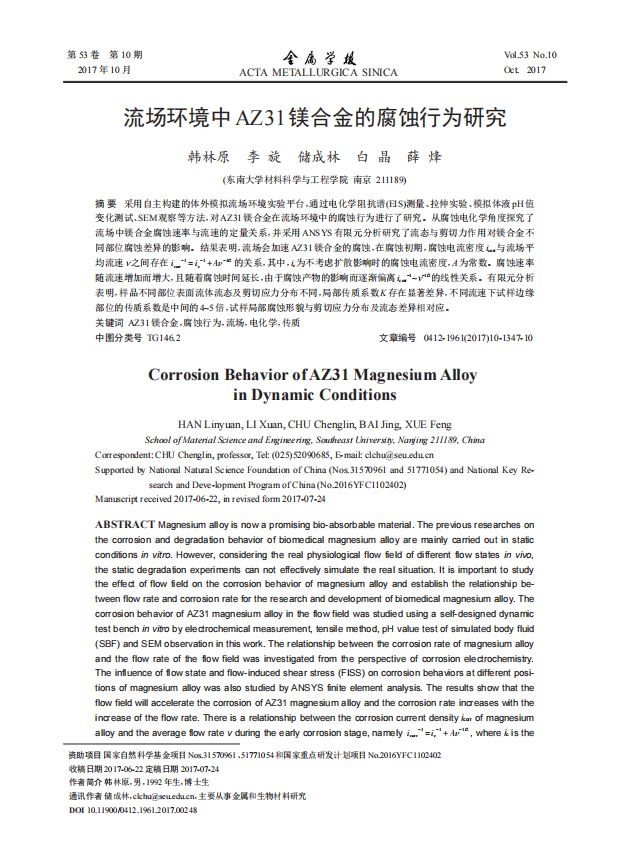

采用自主构建的体外模拟流场环境实验平台，通过电化学阻抗谱(EIS)测量、拉伸实验、模拟体液pH值 变化测试、SEM观察等方法，对AZ31镁合金在流场环境中的腐蚀行为进行了研究。从腐蚀电化学角度探究了 流场中镁合金腐蚀速率与流速的定量关系，并采用ANSYS有限元分析研究了流态与剪切力作用对镁合金不同部位腐蚀差异的影响。结果表明，流场会加速AZ31镁合金的腐蚀，在腐蚀初期，腐蚀电流密度icorr与流场平 均流速n之间存在 icorr-1 = ic-1 + Aν-1/2 的关系，其中，i_c为不考虑扩散影响时的腐蚀电流密度，A为常数。腐蚀速率 随流速增加而增大，且随着腐蚀时间延长，由于腐蚀产物的影响而逐渐偏离icorr-1~n-1/2 的线性关系。有限元分析 表明，样品不同部位表面流体流态及剪切应力分布不同，局部传质系数K存在显著差异，不同流速下试样边缘 部位的传质系数是中间的4~5倍，试样局部腐蚀形貌与剪切应力分布及流态差异相对应。
