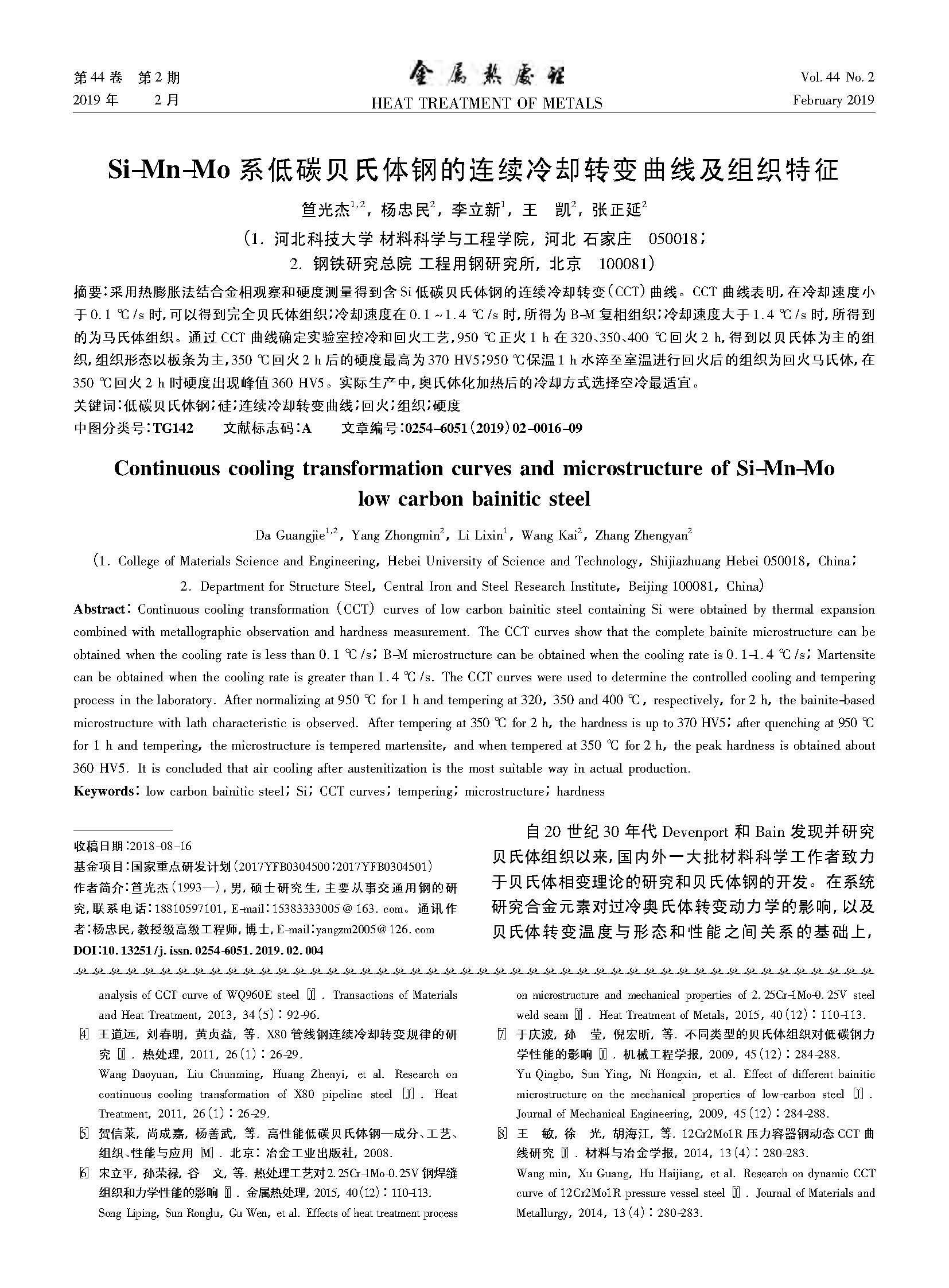

采用热膨胀法结合金相观察和硬度测量得到含 Si 低碳贝氏体钢的连续冷却转变( CCT) 曲线。CCT 曲线表明， 在冷却速度小于 0． 1 ℃ /s 时， 可以得到完全贝氏体组织; 冷却速度在 0． 1 ～ 1． 4 ℃ /s 时， 所得为 B-M 复相组织; 冷却速度大于 1． 4 ℃ /s 时， 所得到的为马氏体组织。通过 CCT 曲线确定实验室控冷和回火工艺， 950 ℃ 正火 1 h 在 320、350、400 ℃ 回火 2 h， 得到以贝氏体为主的组织， 组织形态以板条为主， 350 ℃ 回火 2 h 后的硬度最高为 370 HV5; 950 ℃ 保温 1 h 水淬至室温进行回火后的组织为回火马氏体， 在350 ℃ 回火 2 h 时硬度出现峰值 360 HV5。实际生产中， 奥氏体化加热后的冷却方式选择空冷最适宜。
