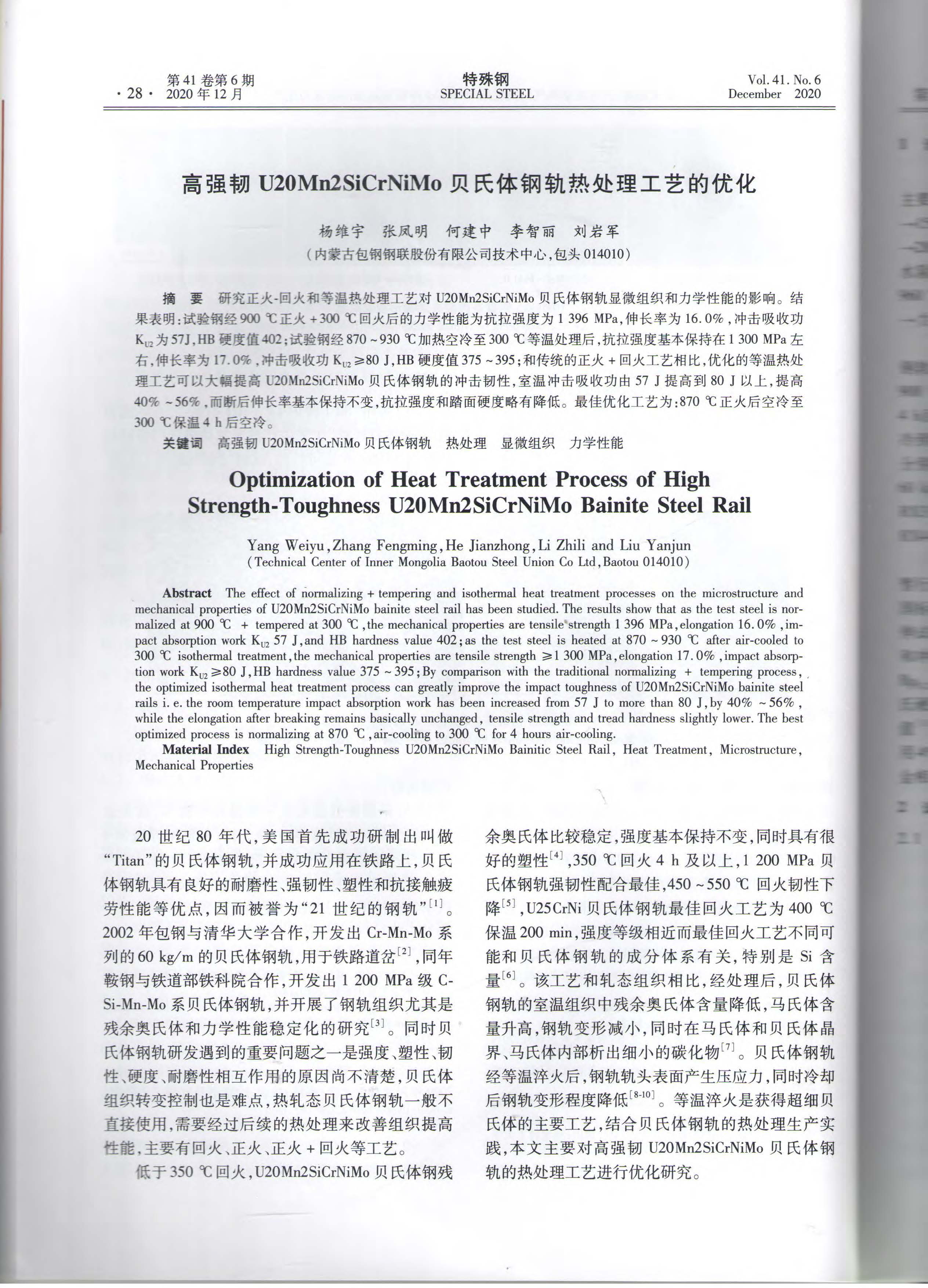

研究正火－回火和等温热处理工艺对 U20Mn2SiCrNiMo 贝氏体钢轨显微组织和力学性能的影响。结果表明：试验钢900℃正火＋300℃回火后的力学性能为抗拉强度为1396MPa，伸长率为16%，冲击吸收功KU2为57J,HB 硬度值402；试验钢经870 ～ 930℃加热空冷至 300 ℃等温处理后，抗拉强度基本保持在1300MPa左右 ，伸长率为 17%，冲击吸收功 KU2≥80 J, HB 硬度值375 ～ 395；和传统的正火＋回火工艺相比，优化的等温热处理工艺可以大幅提高U20Mn2SiCrNiMo 贝氏体钢轨的冲击韧性，室温冲击吸收功由57 J提高到80 J以上，提高40% ～ 56%，而断后伸长率基本保持不变，抗拉强度和踏面硬度略有降低。最佳优化工艺为： 870 ℃正火后空冷至300 ℃保温4 h后空冷。
