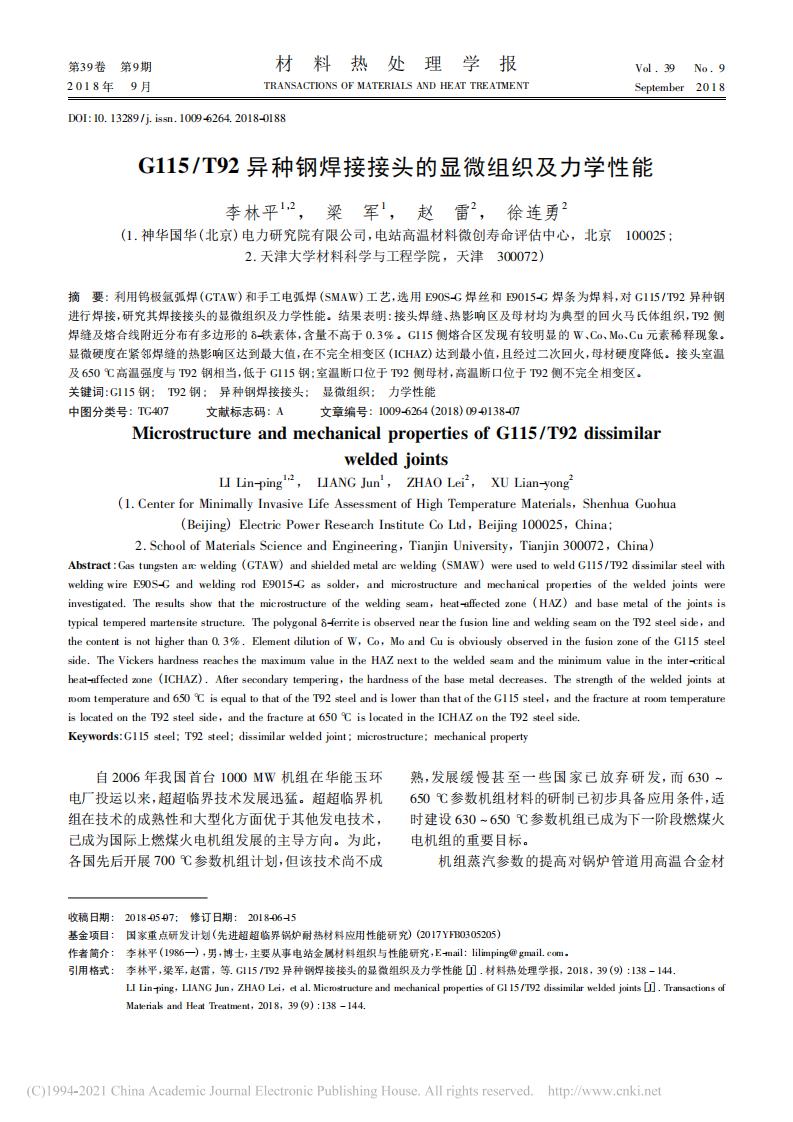

利用钨极氩弧焊( GTAW) 和手工电弧焊( SMAW) 工艺,选用 E90S-G 焊丝和 E9015-G 焊条为焊料,对 G115 /T92 异种钢 进行焊接,研究其焊接接头的显微组织及力学性能。结果表明: 接头焊缝、热影响区及母材均为典型的回火马氏体组织,T92 侧 焊缝及熔合线附近分布有多边形的 δ-铁素体,含量不高于 0. 3% 。G115 侧熔合区发现有较明显的 W、Co、Mo、Cu 元素稀释现象。 显微硬度在紧邻焊缝的热影响区达到最大值,在不完全相变区( ICHAZ) 达到最小值,且经过二次回火,母材硬度降低。接头室温 及 650 ℃高温强度与 T92 钢相当,低于 G115 钢; 室温断口位于 T92 侧母材,高温断口位于 T92 侧不完全相变区。
