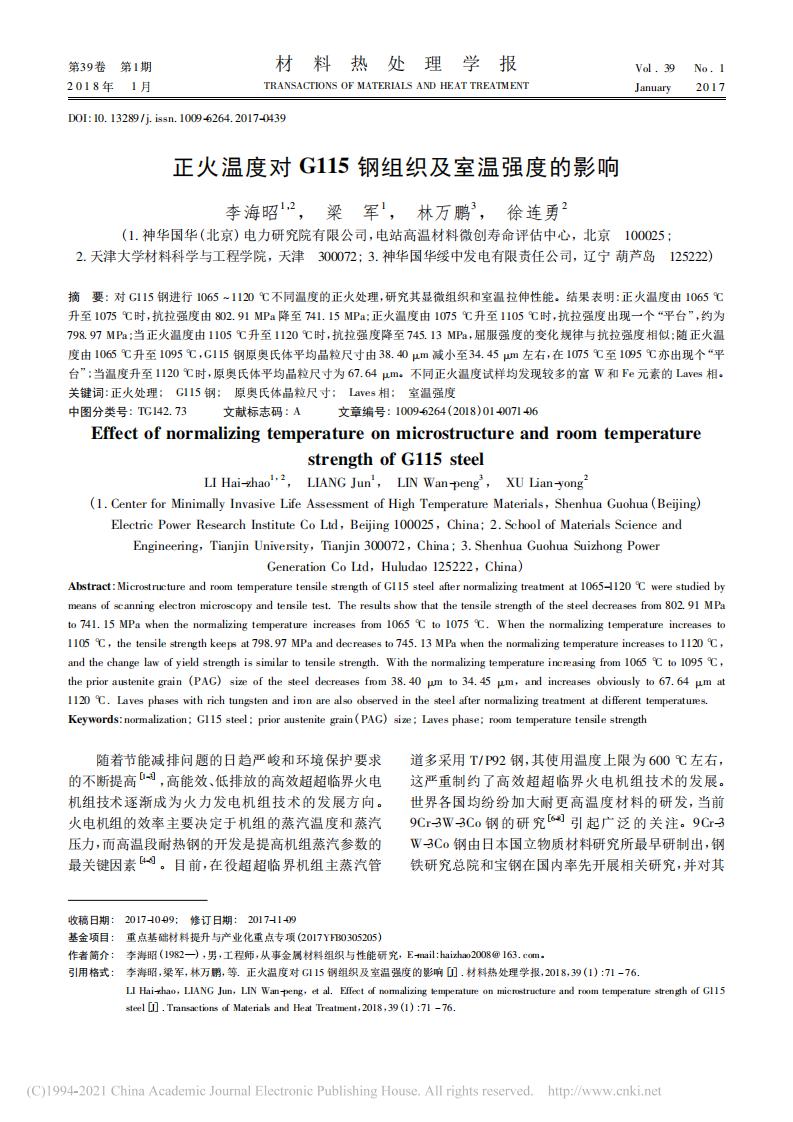

对G115 钢进行1065～1120 ℃不同温度的正火处理，研究其显微组织和室温拉伸性能。结果表明: 正火温度由 1065 ℃ 升至 1075 ℃时，抗拉强度由 802. 91 MPa 降至 741. 15 MPa; 正火温度由 1075 ℃升至 1105 ℃时，抗拉强度出现一个“平台”，约为 798. 97 MPa; 当正火温度由 1105 ℃升至 1120 ℃时，抗拉强度降至 745. 13 MPa，屈服强度的变化规律与抗拉强度相似; 随正火温 度由 1065 ℃升至1095 ℃，G115 钢原奥氏体平均晶粒尺寸由 38. 40 μm 减小至 34. 45 μm 左右，在1075 ℃至1095 ℃亦出现个“平 台”; 当温度升至 1120 ℃时，原奥氏体平均晶粒尺寸为 67. 64 μm。不同正火温度试样均发现较多的富 W 和 Fe 元素的 Laves 相。
