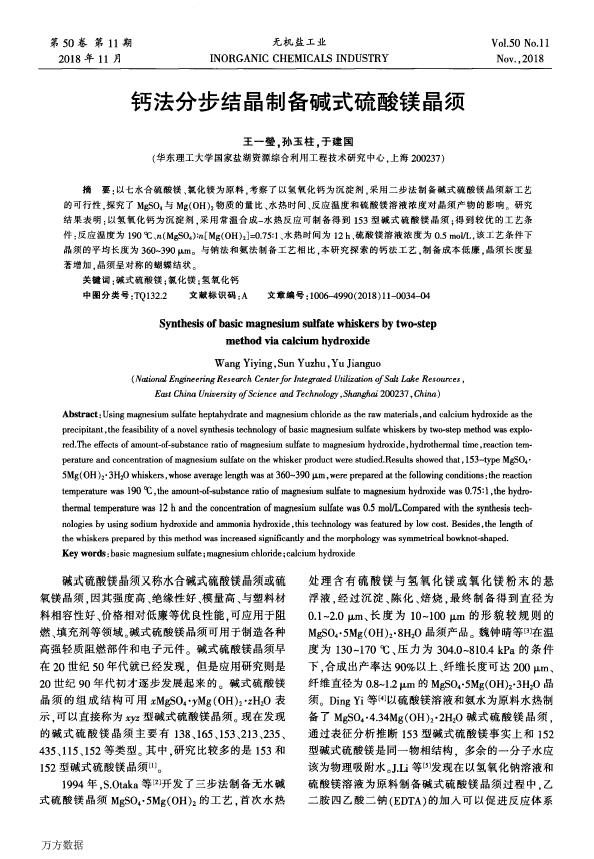

以七水合硫酸镁、氯化镁为原料,考察了以氢氧化钙为沉淀剂,采用二步法制备碱式硫酸镁晶须新工艺的可行性,探究了MgSO4与Mg(OH)2物质的量比、水热时间、反应温度和硫酸镁溶液浓度对晶须产物的影响。研究结果表明:以氢氧化钙为沉淀剂,采用常温合成-水热反应可制备得到153型碱式硫酸镁晶须;得到较优的工艺条件:反应温度为190℃、n(MgSO4)∶n[Mg(OH)2]=0.75∶1、水热时间为12 h、硫酸镁溶液浓度为0.5 mol/L,该工艺条件下晶须的平均长度为360~390μm。与钠法和氨法制备工艺相比,本研究探索的钙法工艺,制备成本低廉,晶须长度显著增加,晶须呈对称的蝴蝶结状。
