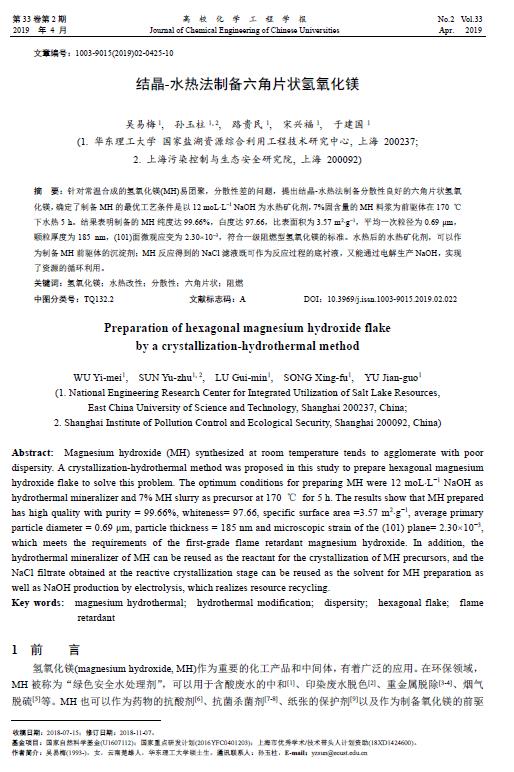

针对常温合成的氢氧化镁(MH)易团聚,分散性差的问题,提出结晶-水热法制备分散性良好的六角片状氢氧化镁,确定了制备MH的最优工艺条件是以12 moL×L-1 NaOH为水热矿化剂,7%固含量的MH料浆为前驱体在170 ℃下水热5 h。结果表明制备的MH纯度达99.66%,白度达97.66,比表面积为3.57 m2×g-1,平均一次粒径为0.69μm,颗粒厚度为185nm,(101)面微观应变为2.30×10-3,符合一级阻燃型氢氧化镁的标准。水热后的水热矿化剂,可以作为制备MH前驱体的沉淀剂;MH反应得到的NaCl滤液既可作为反应过程的底衬液,又能通过电解生产NaOH,实现了资源的循环利用。
