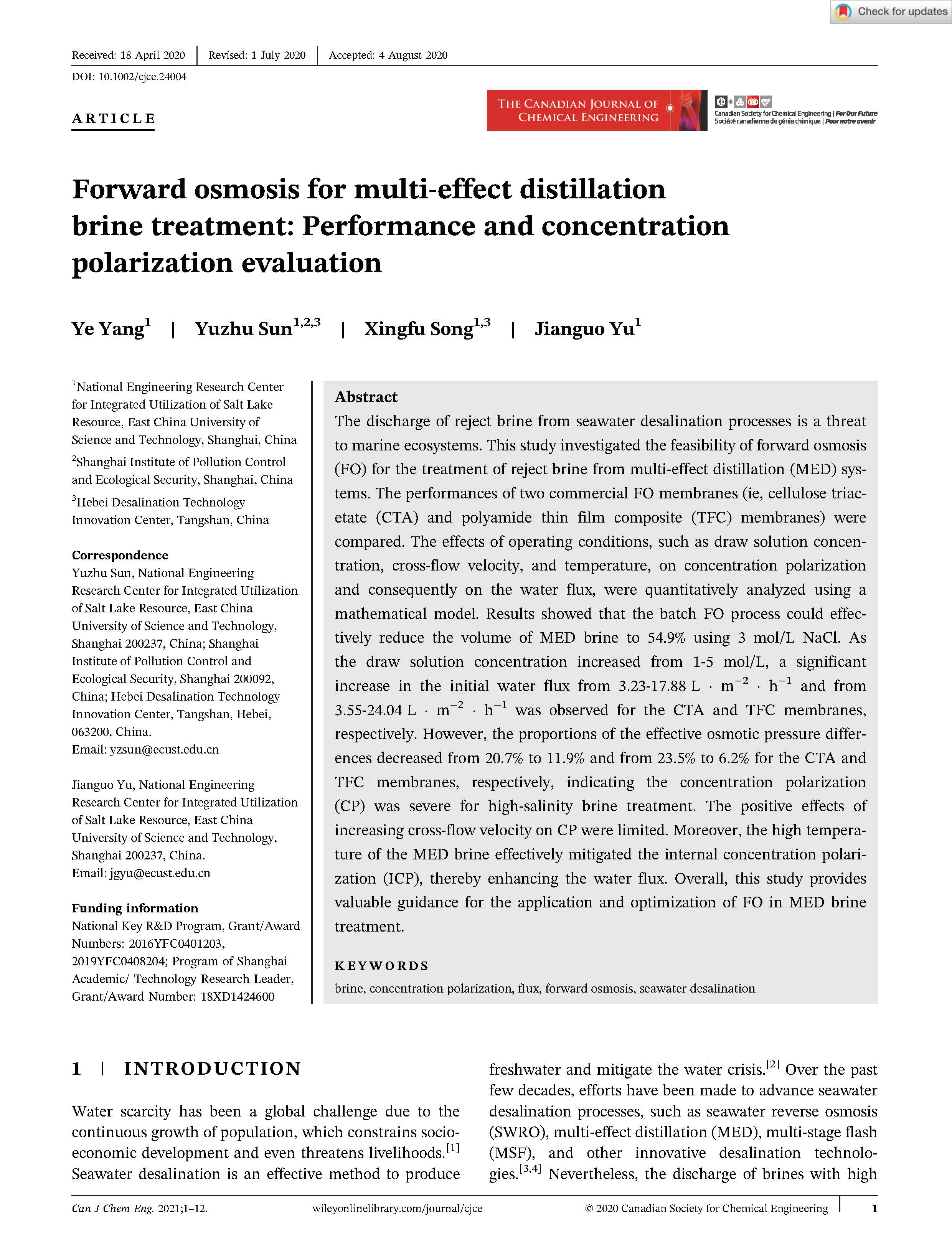

海水淡化过程中排放的废盐水对海洋生态系统构成威胁。本研究调查了正向渗透 (FO) 处理来自多效蒸馏 (MED) 系统的废盐水的可行性。比较了两种商用 FO 膜（即三醋酸纤维素 (CTA) 和聚酰胺薄膜复合材料 (TFC) 膜）的性能。使用数学模型定量分析了操作条件驱动溶液浓度、错流速度和温度对浓差极化和水通量的影响。研究结果表明，使用 3 mol/L NaCl，批量 FO 工艺可以有效地将 MED 盐水的体积减少到 54.9%。随着汲取溶液浓度从 1-5 mol/L 增加，从 CTA 和 TFC 膜分别观察到初始水通量由 3.23 L·m^-2·h^-1增加至17.88 L·m^-2·h^-1、 由3.55 L·m^-2·h^-1增加至24.04 L·m^-2·h^-1。然而，CTA 和 TFC 膜的有效渗透压差比例分别从 20.7% 下降到 11.9% 和从 23.5% 下降到 6.2%，表明浓度极化（CP）对于高盐度盐水处理是严重的。增加错流速度对 CP 的积极影响是有限的。此外，MED盐水的高温有效地减轻了内部浓差极化（ICP），从而提高了水通量。总体而言，本研究为 FO 在 MED 盐水处理中的应用和优化提供了有价值的指导。
