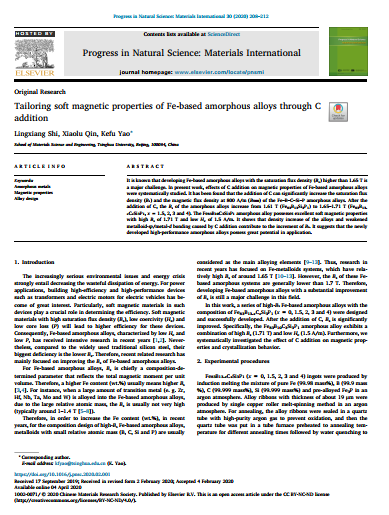

众所周知，开发具有大于1.65 T的饱和磁通密度（B_s）的铁基非晶态合金是一项重大挑战。 在目前的工作中，系统地研究了碳添加对铁基非晶合金磁性能的影响。 已经发现，添加C可以显着增加Fe–B–C–Si–P非晶合金的饱和磁通密度（B_s）和800 A / m（B₈₀₀）时的磁通密度。 添加C后，非晶合金的B_s从1.61 T（Fe₈₃B₁₃Si₃P₁）增加到1.65–1.71 T（Fe₈₃B_13-xC_xSi₃P₁，x = 1.5、2、3和4）。 Fe₈₃B₁₀C₃Si₃P₁非晶合金具有出色的软磁性能，具有1.71 T的高B_s和1.5 A / m的低H_c。 结果表明，合金的密度增加和由于添加碳引起的类金属-sp /金属-d键的减弱导致了B_s的增加。 这表明本研究开发的高性能非晶合金具有广阔的应用前景。
