国家材料腐蚀与防护科学数据中心
National Materials Corrosion and Protection Data Center
中文 | Eng 数据审核 登录 反馈

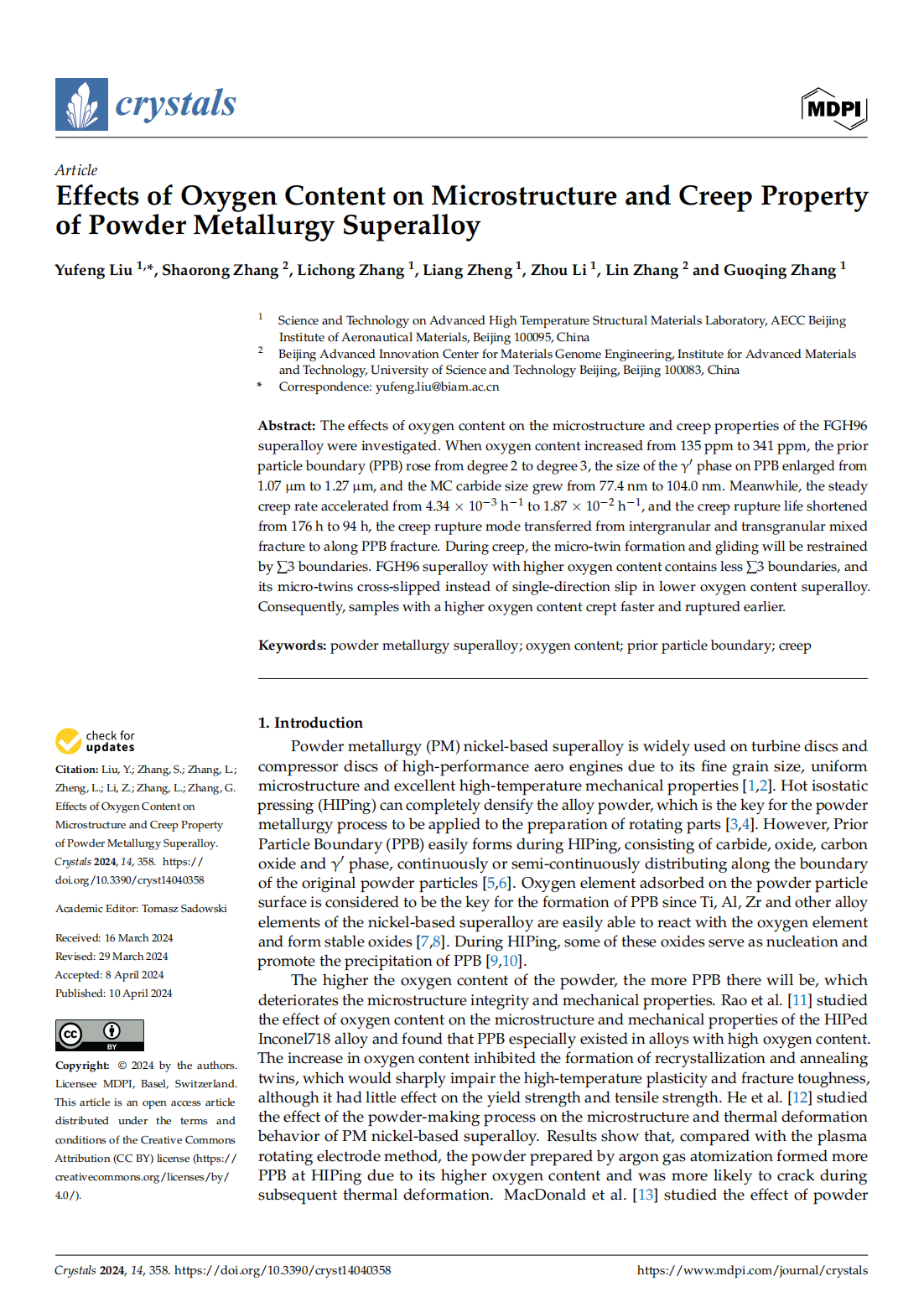

名称 : Effects of Oxygen Content on Microstructure and Creep Property of Powder Metallurgy Superalloy
发表日期 : 2024-04-08
摘要 :

研究了氧含量对FGH96高温合金组织和蠕变性能的影响。当氧含量从135 ppm增加到341 ppm时，PPB的优先颗粒边界（PPB）由2级升高到3级，PPB上γ′相的尺寸由1.07 μm增大到1.27 μm， MC碳化物的尺寸由77.4 nm增大到104.0 nm。同时，稳定蠕变速率由4.34 × 10−3 h−1加快到1.87 × 10−2 h−1，蠕变断裂寿命由176 h缩短到94 h，蠕变断裂方式由沿晶与穿晶混合断裂转变为沿PPB断裂。蠕变过程中，微孪晶的形成和滑动受到∑3边界的限制。高氧含量的FGH96高温合金的∑3晶界较少，其微孪晶出现交叉滑移，而低氧含量的FGH96高温合金出现单向滑移。因此，含氧量高的样品爬行得更快，破裂得更早。

网址 : https://doi.org/10.3390/cryst14040358
领域 : 高温合金
出版公司 : MDPI (Basel, Switzerland)
出版国家 : CH
附件下载
重点项目名称 : 低成本高纯粉末高温合金研制及应用
项目所属数据集 : 高温合金粉末氧化机制及其对组织性能的影响规律数据集
类型
领域
出版公司
出版国家
重点项目名称
项目所属数据集
出版物作者
出版物作者
网站导航 | 版权声明 | 法律法规 | 联系我们
版权所有：国家材料环境腐蚀平台 京ICP备13025191号 京公网安备11010802026268号

关于国家科技资源服务平台

国家科技基础条件平台中心是科技部直属事业单位，致力于推动科技资源优化配置，实现开放共享，其主要职责是：承担国家科技基础条件平台建设项目的过程管理和基础性工作；承担国家科技基础条件平台建设发展战略、规范标准、管理方式、运行状况和问题的研究，以及国际合作与宣传、培训等工作；承担科技基础条件门户系统的建设与运行管理工作；参与对在建和已建国家科技基础条件平台项目的考核评估和运行监督工作。

国家科技资源服务平台相关网站


国家材料腐蚀与防护科学数据中心
国家高能物理科学数据中心
国家基因组科学数据中心
国家微生物科学数据中心
国家空间科学数据中心

国家天文科学数据中心
国家对地观测科学数据中心
国家极地科学数据中心
国家青藏高原科学数据中心
国家生态科学数据中心

国家冰川冻土沙漠科学数据中心
国家计量科学数据中心
国家地球系统科学数据中心
国家人口健康科学数据中心
国家基础学科公共科学数据中心

国家农业科学数据中心
国家林业和草原科学数据中心
国家气象科学数据中心
国家地震科学数据中心
国家海洋科学数据中心
