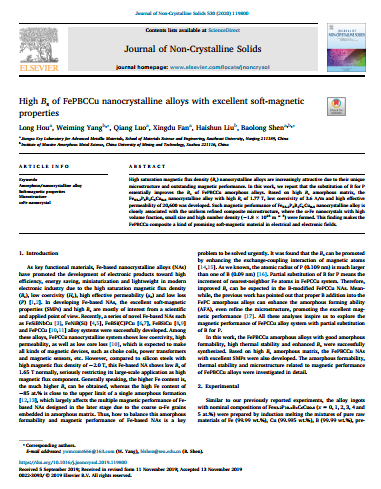

高饱和磁通量密度(Bs)纳米晶合金由于其独特的微观结构和优异的磁性能而变得越来越有吸引力。 在这项工作中,我们研究了用B代替P实质上改善了FePBCCu非晶态合金的Bs。 基于高Bs非晶态基体,开发了高Bs为1.77 T,低矫顽力为3.6 A / m和有效磁导率为20,600的Fe83.2P8B2C6Cu0.8纳米晶合金。 Fe83.2P8B2C6Cu0.8纳米晶合金的这种磁性能与均匀细化的复合结构密切相关,该结构中包含高体积分数,小尺寸和高密度(〜1.8×1023 m-3)的α-Fe纳米晶。 这一发现使FePBCCu复合材料成为电气和电子领域中一种很有前途的软磁材料。
