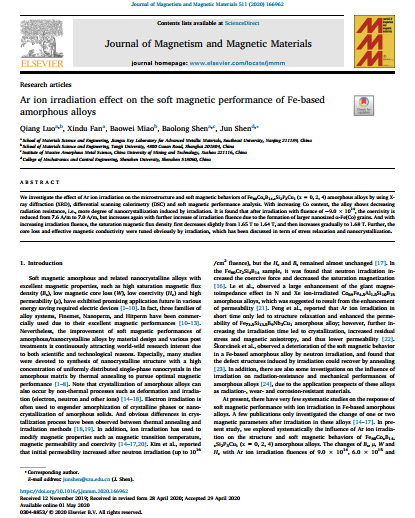

我们通过X射线衍射(XRD),差示扫描量热法(DSC)和软磁性能分析,研究了Ar离子辐照对Fe80CoxB14-xSi2P3Cu1(x = 0,2,4)非晶态合金的微观结构和软磁行为的影响。 随着钴含量的增加,合金的抗辐射性降低,即辐射引起的纳米晶化程度更高。 发现〜9.0×1014的注量辐照后,矫顽力从7.6 A / m降低到7.0 A / m,但随着辐照量的进一步增加,形成更大的纳米尺寸α-Fe(Co )。 饱和磁通密度首先从1.65 T略微降低至1.64 T,然后逐渐增加至1.68T。此外,通过辐照明显改善了铁损和有效磁导率,这在结构弛豫和纳米晶化方面进行了讨论。
