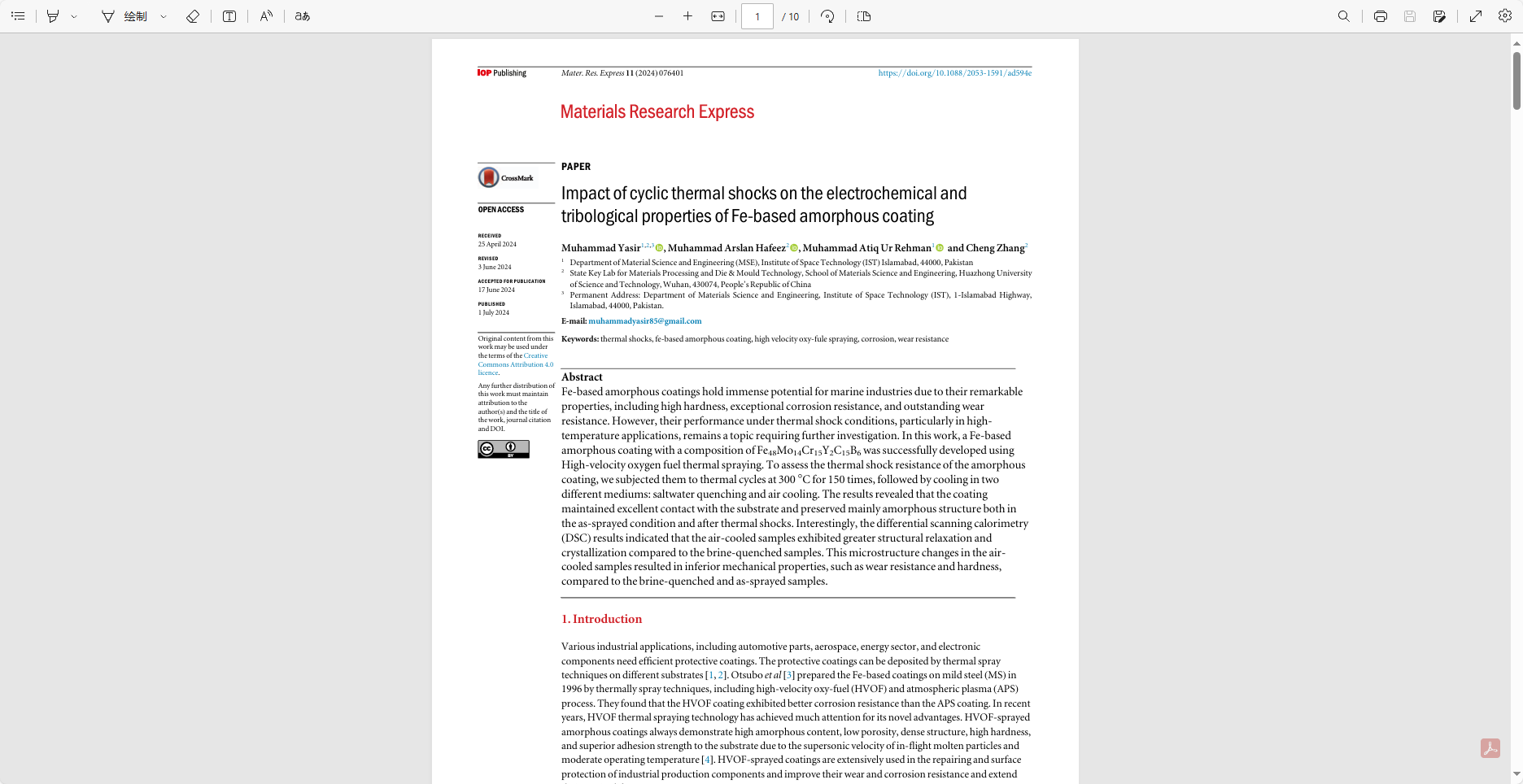

铁基非晶涂层由于其卓越的性能,包括高硬度、优异的耐腐蚀性和优异的耐磨性,在海洋工业中具有巨大的潜力。然而,它们在热冲击条件下的性能,特别是在高温应用中的性能,仍然是一个需要进一步研究的课题。本文采用高速氧燃料热喷涂技术,成功制备了fe48mo14cr15y2c15b6非晶态铁基涂层。为了评估非晶涂层的抗热震性,我们将其置于300°c的热循环中150次,然后在两种不同的介质中冷却:盐水淬火和空气冷却。结果表明,无论是在喷涂状态下还是在热冲击后,涂层都与基体保持了良好的接触,并保持了主要的非晶结构。有趣的是,差示扫描量热(DSC)结果表明,与盐水淬火样品相比,风冷样品表现出更大的结构松弛和结晶。与盐水淬火和喷射样品相比,气冷样品的这种微观结构变化导致了较差的机械性能,如耐磨性和硬度。
