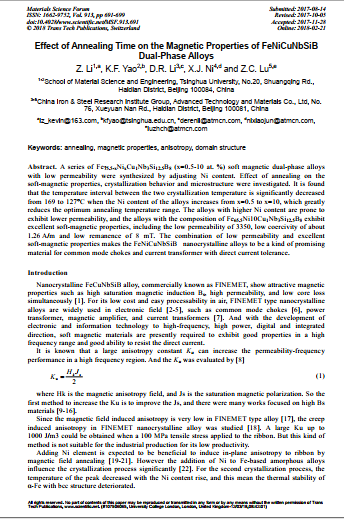

通过改变镍含量,合成了一系列低磁导率的Fe75.5-xNixCu1Nb3Si12.5B8(x = 0.5-10 at.%)软磁双相合金。研究了退火对合金的软磁性能,结晶行为和微观结构的影响。发现当合金的Ni含量从x = 0.5增加到x = 10时,两个结晶温度之间的温度间隔从169℃显着减小到127℃,这极大地降低了最佳退火温度范围。 Ni含量高的合金倾向于表现出较低的磁导率,而Fe65.5Ni10Cu1Nb3Si12.5B8合金表现出优异的软磁性能,包括3350的低磁导率,约1.26 A / m的低矫顽力和低剩磁性8 mT。低磁导率和出色的软磁性能使FeNiCuNbSiB纳米晶合金成为具有直流耐受性的适用于共模扼流圈和电流互感器的软磁材料。
