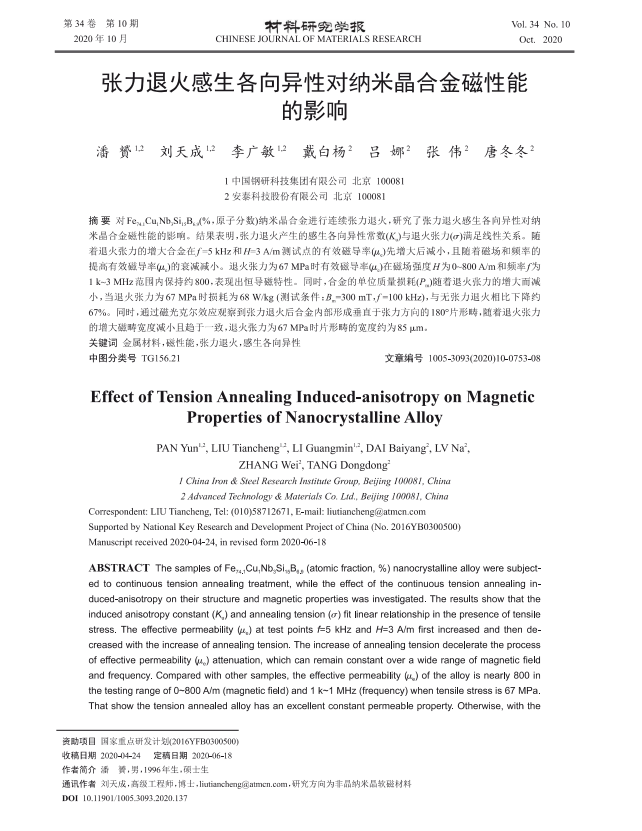

对Fe_74.1Cu₁Nb₃Si₁₅B_6.9(%，原子分数)纳米晶合金进行连续张力退火，研究了张力退火感生各向异性对纳米晶合金磁性能的影响。结果表明，张力退火产生的感生各向异性常数(K_u)与退火张力(σ)满足线性关系。随着退火张力的增大合金在f =5 kHz和H=3 A/m测试点的有效磁导率(μ_e)先增大后减小，且随着磁场和频率的提高有效磁导率(μ_e)的衰减减小。退火张力为67 MPa时有效磁导率(μ_e)在磁场强度H为0~800 A/m和频率f为1 k~3 MHz范围内保持约800，表现出恒导磁特性。同时，合金的单位质量损耗(P_m)随着退火张力的增大而减小，当退火张力为 67 MPa 时损耗为 68 W/kg (测试条件：B_m=300 mT，f =100 kHz)，与无张力退火相比下降约67%。同时，通过磁光克尔效应观察到张力退火后合金内部形成垂直于张力方向的180°片形畴，随着退火张力的增大磁畴宽度减小且趋于一致，退火张力为67 MPa时片形畴的宽度约为85 μm。
