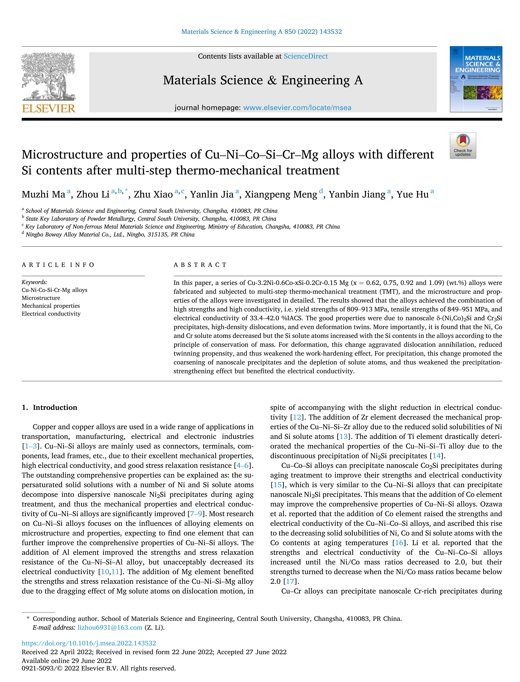

本文制备了一系列Cu-3.2Ni-0.6Co-xSi-0.2Cr-0.15Mg(x=0.62,0.75,0.92和1.09)(wt.%)合金,并进行了多步热机械处理(TMT),详细研究了合金的组织和性能。结果表明,合金实现了高强度和高导电性的结合,即屈服强度为809–913 MPa,拉伸强度为849–951 MPa,电导率为33.4–42.0%IACS。良好的性能归因于纳米级的δ-(Ni,Co)2Si和Cr3Si沉淀物、高密度位错,甚至变形孪晶。更重要的是,根据质量守恒原理,随着合金中Si含量的增加,Ni、Co和Cr溶质原子减少,但Si溶质原子增加。对于变形,这种变化加剧了位错湮灭,降低了孪晶倾向,从而削弱了加工硬化效应。对于沉淀,这种变化促进了纳米级沉淀物的粗化和溶质原子的耗尽,从而削弱了沉淀强化效应,但有利于电导率。
