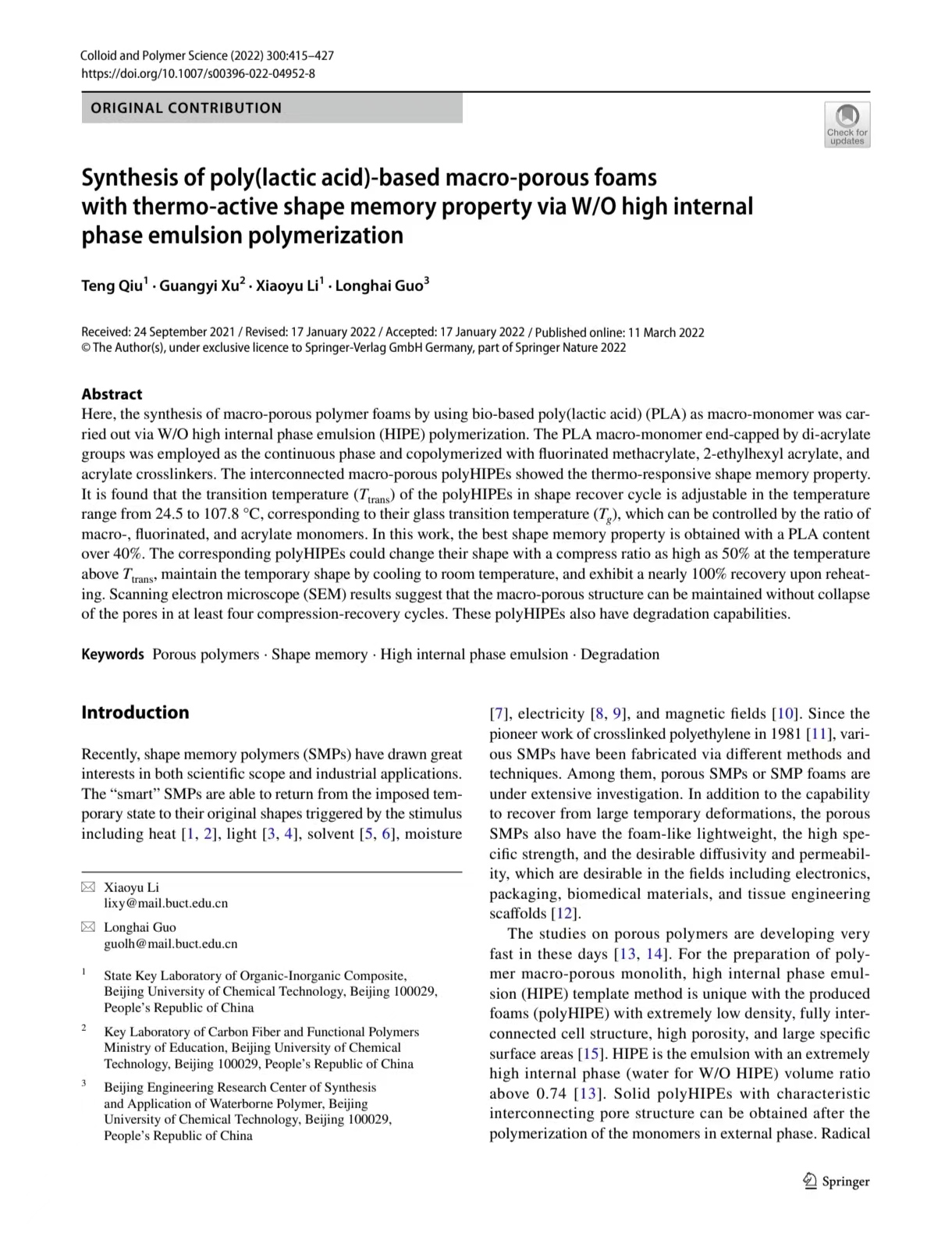

本文以生物基聚乳酸（PLA）为大孔单体，通过W/O高内相乳液（HIPE）聚合，合成了大孔聚合物泡沫。采用由二丙烯酸酯基团封端的PLA大分子单体作为连续相，并与氟化甲基丙烯酸酯、丙烯酸2-乙基己酯和丙烯酸酯交联剂共聚。互连的大孔聚HIPE显示出热响应形状记忆特性。研究发现，在形状恢复循环中，聚HIPE的转变温度（Ttrans）可在24.5至107.8℃的温度范围内调节，对应于其玻璃化转变温度（T2），这可以通过宏观单体、氟化单体和丙烯酸酯单体的比例来控制。在这项工作中，当PLA含量超过40%时，获得了最佳的形状记忆性能。相应的polyHIPE可以在高于Ttrans的温度下以高达50%的压缩比改变其形状，通过冷却到室温来保持临时形状，并且在再热时表现出接近100%的恢复。扫描电子显微镜（SEM）结果表明，在至少四个压缩-恢复循环中，可以保持宏观多孔结构而不会使孔隙坍塌。这些polyHIPE也具有降解能力。
