国家材料腐蚀与防护科学数据中心
National Materials Corrosion and Protection Data Center
中文 | Eng 数据审核 登录 反馈

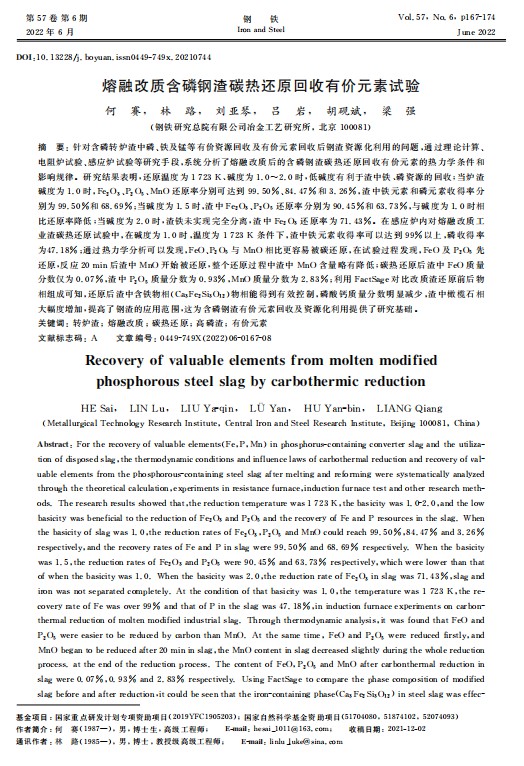

名称 : 熔融改质含磷钢渣碳热还原回收有价元素试验
发表日期 : 2022-06-16
摘要 :

针对含磷转炉渣中磷、铁及锰等有价资源回收及有价元素回收后钢渣资源化利用的问题,通过理论计算、电阻炉试验、感应炉试验等研究手段,系统分析了熔融改质后的含磷钢渣碳热还原回收有价元素的热力学条件和影响规律。研究结果表明,还原温度为1723K、碱度为1.0~2.0时,低碱度有利于渣中铁、磷资源的回收;当炉渣碱度为1.0时,Fe2O3、P2O5、MnO还原率分别可达到99.50%、84.47%和3.26%,渣中铁元素和磷元素收得率分别为 99.50%和68.69%;当碱度为1.5时,渣中Fe2O3、P2O5还原率分别为90.45%和63.73%,与碱度为1.0时相比还原率降低;当碱度为2.0时,渣铁未实现完全分离,渣中Fe2O3还原率为71.43%。在感应炉内对熔融改质工业渣碳热还原试验中,在碱度为1.0时,温度为1723K条件下,渣中铁元素收得率可以达到99%以上,磷收得率47.18%;通过热力学分析可以发现,FeO、P2O5与MnO相比更容易被碳还原,在试验过程发现,FeO及P2O5先还原,反应20min后渣中MnO开始被还原,整个还原过程中渣中MnO含量略有降低;碳热还原后渣中FeO质量分数仅为0.07%,渣中P2O5质量分数为0.93%,MnO质量分数为2.83%;利用FactSage对比改质渣还原前后物相组成可知,还原后渣中含铁物相(Ca3Fe2Si3O12)物相能得到有效控制,磷酸钙质量分数明显减少,渣中橄榄石相大幅度增加,提高了钢渣的应用范围,这为含磷钢渣有价元素回收及资源化利用提供了研究基础。

网址 : 10.13228/j.boyuan.issn0449-749x.20210744
领域 : 固废资源化利用
出版公司 : 钢铁
出版国家 : CN
附件下载
重点项目名称 : 基于氢冶金的固废源头减量钢铁清洁生产新技术
项目所属数据集 : 2019YFC1905200-003氢还原炼铁成套工艺技术数据集

关于国家科技资源服务平台

国家科技基础条件平台中心是科技部直属事业单位,致力于推动科技资源优化配置,实现开放共享,其主要职责是:承担国家科技基础条件平台建设项目的过程管理和基础性工作;承担国家科技基础条件平台建设发展战略、规范标准、管理方式、运行状况和问题的研究,以及国际合作与宣传、培训等工作;承担科技基础条件门户系统的建设与运行管理工作;参与对在建和已建国家科技基础条件平台项目的考核评估和运行监督工作。

国家科技资源服务平台相关网站


国家材料腐蚀与防护科学数据中心

国家高能物理科学数据中心

国家基因组科学数据中心

国家微生物科学数据中心

国家空间科学数据中心

国家天文科学数据中心

国家对地观测科学数据中心

国家极地科学数据中心

国家青藏高原科学数据中心

国家生态科学数据中心

国家冰川冻土沙漠科学数据中心

国家计量科学数据中心

国家地球系统科学数据中心

国家人口健康科学数据中心

国家基础学科公共科学数据中心

国家农业科学数据中心

国家林业和草原科学数据中心

国家气象科学数据中心

国家地震科学数据中心

国家海洋科学数据中心
