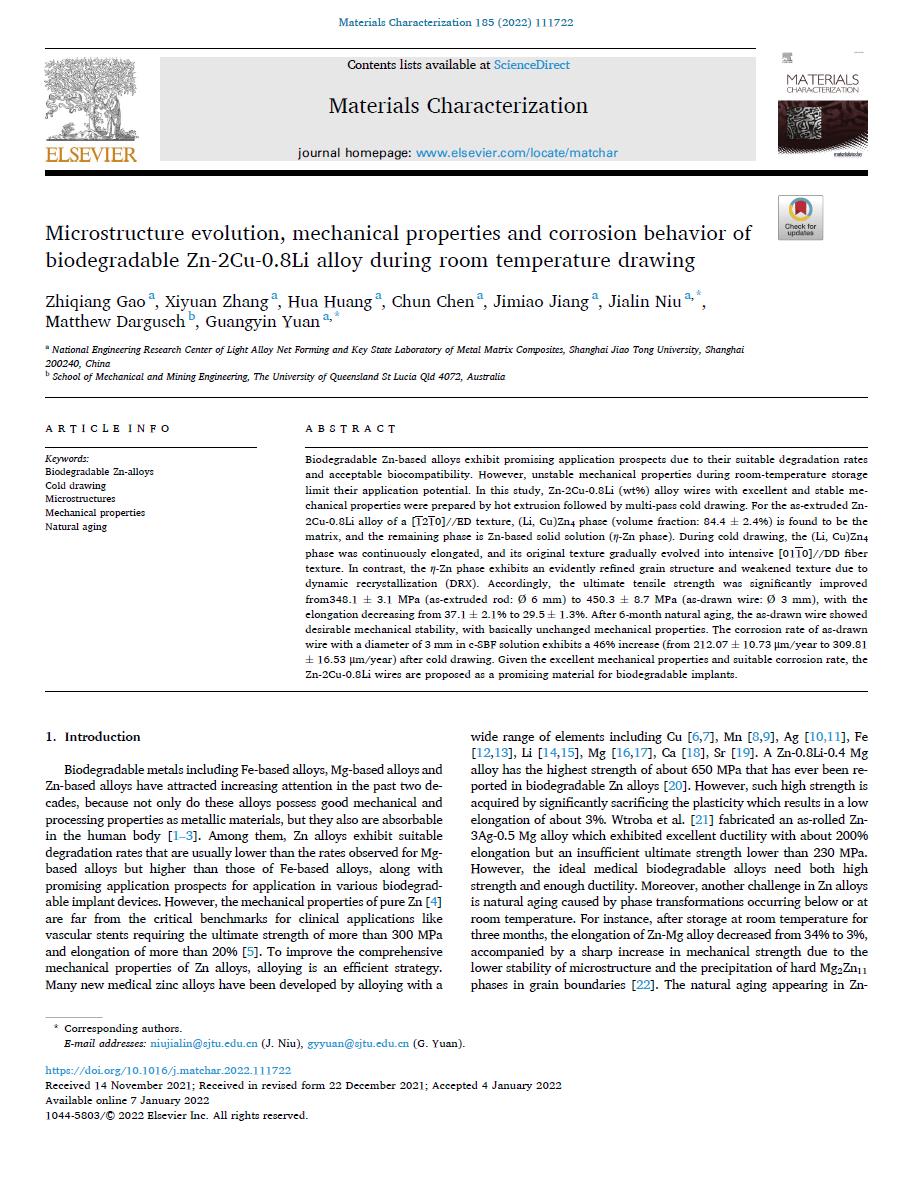

可降解锌基合金具有良好的降解速率和良好的生物相容性，具有广阔的应用前景。然而，常温下不稳定的力学性能限制了其应用潜力。本研究采用热挤压+多道次冷拔工艺制备了性能优良、性能稳定的Zn-2Cu-0.8Li (wt%)合金丝。挤压态Zn-2Cu-0.8Li合金[1¯21¯0]//ED织构的基体为(Li, Cu)Zn4相(体积分数:84.4±2.4%)，剩余相为zn基固溶体(η-Zn相)。在冷拔过程中，(Li, Cu)Zn4相不断拉长，其原有纹理逐渐演变为密集的[011¯0]//DD纤维纹理。动态再结晶(DRX)使η-Zn相的晶粒结构明显细化，织构减弱。相应的，拉伸强度由348.1±3.1 MPa(挤压杆Ø 6 mm)显著提高到450.3±8.7 MPa(拉丝Ø 3 mm)，延伸率由37.1±2.1%下降到29.5±1.3%。自然时效6个月后，拉伸态钢丝表现出良好的力学稳定性，力学性能基本不变。径为3 mm的钢丝在c-SBF溶液中的冷拔腐蚀速率增加46%(由212.07±10.73 μm/年增加到309.81±16.53 μm/年)。Zn-2Cu-0.8Li金属丝具有优良的力学性能和合适的腐蚀速率，是一种很有前途的生物降解植入物材料。
