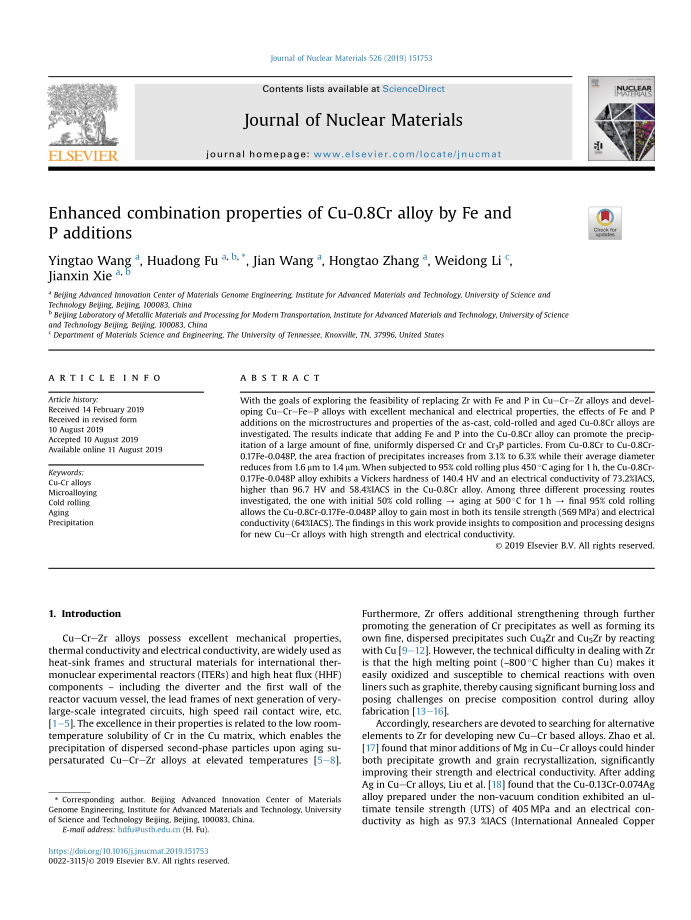

为了探索在铜铬合金中用铁和磷代替锆的可行性，开发具有优异力学和电学性能的铜铬合金，研究了铁和磷的加入对铸态、冷轧态和时效态Cu-0.8Cr合金组织和性能的影响。结果表明，在Cu-0.8Cr合金中加入铁和磷可以促进大量细小、均匀分散的铬和Cr₃P颗粒的析出。从Cu-0.8Cr to Cu-0.8Cr-0.17Fe-0.048P，沉淀物的面积分数从3.1%增加到6.3%，而它们的平均直径从1.6毫米减小到1.4毫米。当经受95%冷轧加450 °C时效1 h后，Cu-0.8Cr-0.17Fe-0.048P合金的维氏硬度为140.4 HV，电导率为73.2% IACS，高于Cu-0.8Cr合金的96.7 HV和58.4% IACS。在所研究的三种不同的加工路线中，最初50%冷轧→500 °C时效的1小时→最终95%的冷轧，Cu-0.8Cr-0.17Fe-0.048P合金的抗拉强度(569 MPa)和电导率(64% IACS)均有所提高。这项工作的发现为具有高强度和导电性的新型铜铬合金的成分和工艺设计提供了见解。
