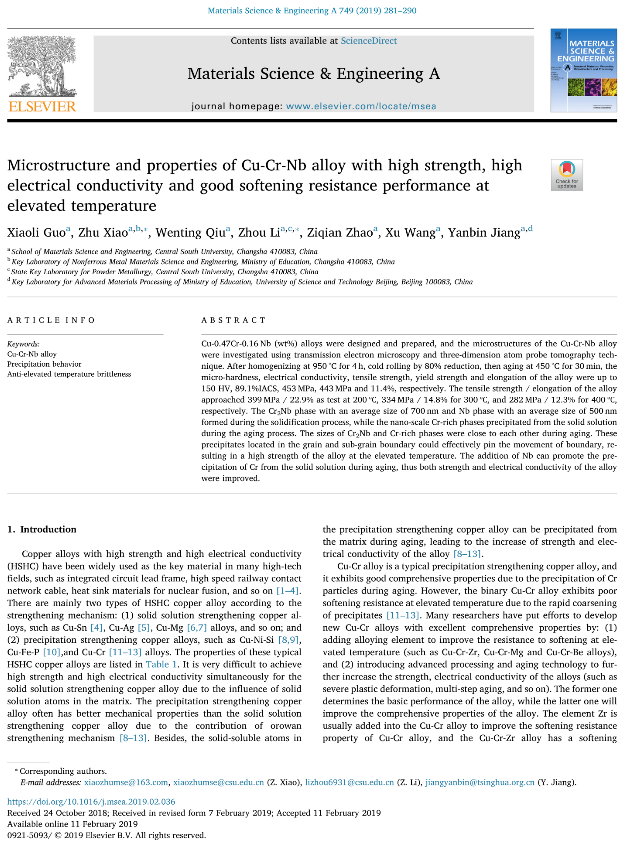

设计并制备了Cu-0.47Cr-0.16 Nb (wt%)合金，利用透射电子显微镜和三维原子探针层析技术研究了Cu-Cr-Nb合金的显微组织。在950 °C下均质4 h后，冷轧80%，450 °C时效30 min，合金的显微硬度、电导率、抗拉强度、屈服强度和延伸率分别达到150 HV、89.1% IACS、453 MPa、443 MPa和11.4%。在200 °C时，合金的抗拉强度/伸长率接近399 MPa/22.9%，300 °C时为334 MPa/14.8%，400 °C时为282 MPa/12.3%。平均尺寸为700纳米的Cr₂Nb相和平均尺寸为500纳米的Nb相在凝固过程中形成，而纳米级富铬相在时效过程中从固溶体中析出。时效过程中，Cr₂Nb相和富铬相的尺寸相近。这些位于晶粒和亚晶粒边界的沉淀物可以有效地阻止边界的移动，导致合金在高温下的高强度。铌的加入可以促进铬在时效过程中从固溶体中析出，从而提高合金的强度和电导率。
