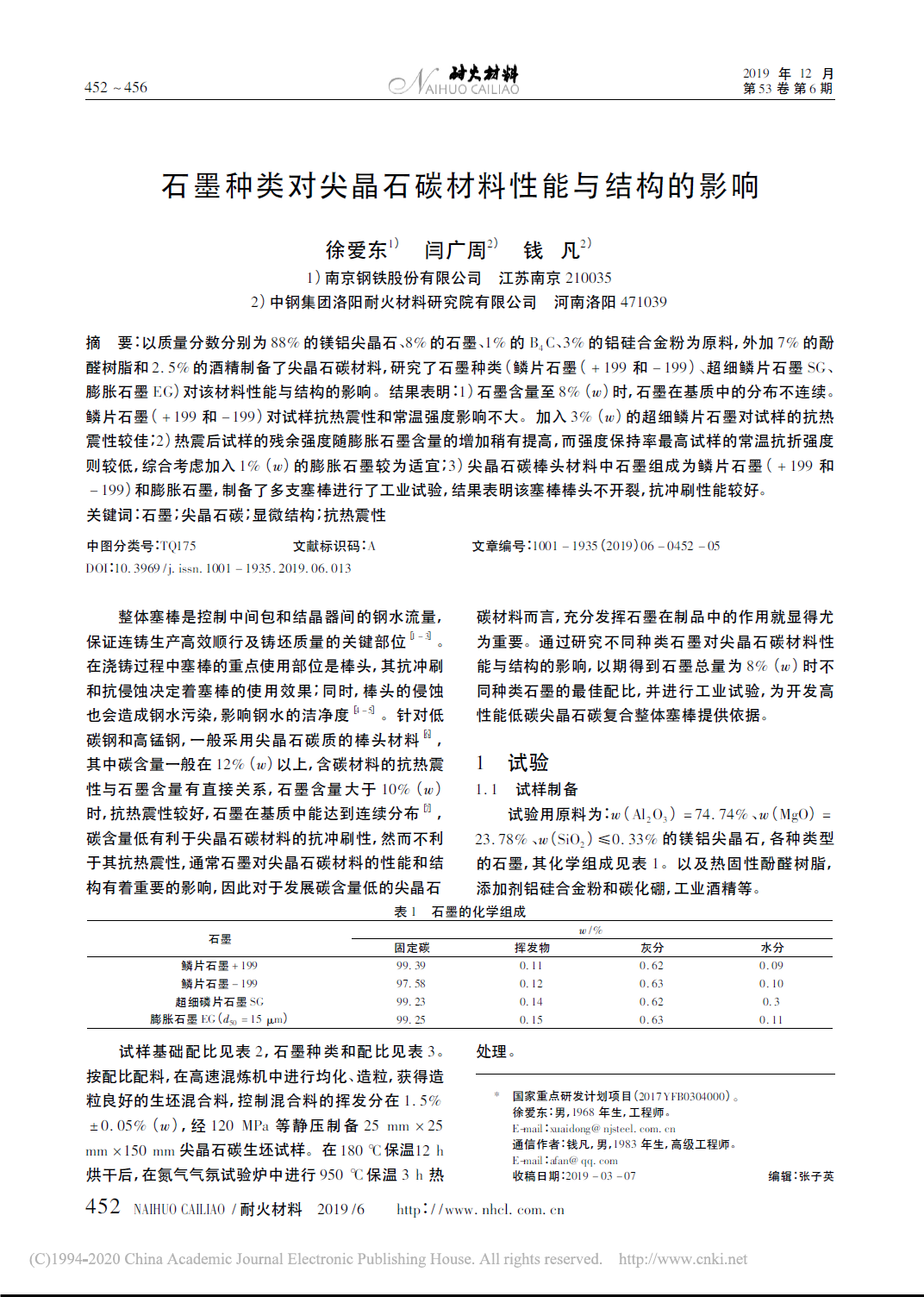

以质量分数分别为88%的镁铝尖晶石、8%的石墨、1%的B4C、3% 的铝硅合金粉为原料，外加7% 的酚醛树脂和2． 5%的酒精制备了尖晶石碳材料，研究了石墨种类( 鳞片石墨( + 199 和－ 199) 、超细鳞片石墨SG、膨胀石墨EG) 对该材料性能与结构的影响。结果表明: 1) 石墨含量至8%( w) 时，石墨在基质中的分布不连续。鳞片石墨( + 199 和－ 199) 对试样抗热震性和常温强度影响不大。加入3% ( w) 的超细鳞片石墨对试样的抗热震性较佳; 2) 热震后试样的残余强度随膨胀石墨含量的增加稍有提高，而强度保持率最高试样的常温抗折强度则较低，综合考虑加入1%( w) 的膨胀石墨较为适宜; 3) 尖晶石碳棒头材料中石墨组成为鳞片石墨( + 199 和－ 199) 和膨胀石墨，制备了多支塞棒进行了工业试验，结果表明该塞棒棒头不开裂，抗冲刷性能较好。
