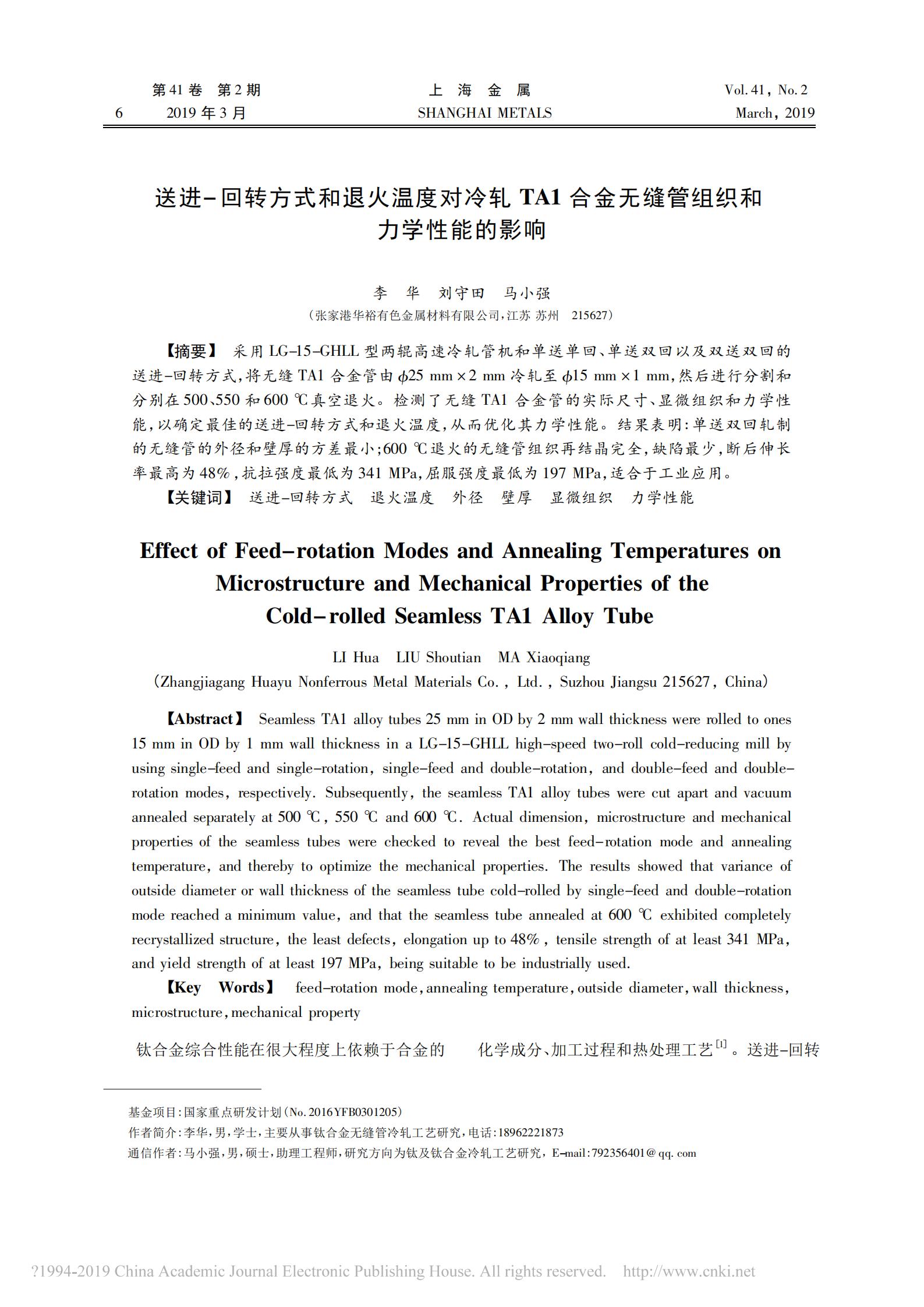

名称 : 送进- 回转方式和退火温度对冷轧 TA1 合金无缝管组织和 力学性能的影响
发表日期 : 2019-03-31
摘要 : 采用LG-15-GHLL型两辊高速冷轧管机和单送单回、单送双回以及双送双回的送进-回转方式,将无缝TA1合金管由?25 mm×2 mm冷轧至?15 mm×1 mm,然后进行分割和分别在500、550和600℃真空退火。检测了无缝TA1合金管的实际尺寸、显微组织和力学性能,以确定最佳的送进-回转方式和退火温度,从而优化其力学性能。结果表明:单送双回轧制的无缝管的外径和壁厚的方差最小; 600℃退火的无缝管组织再结晶完全,缺陷最少,断后伸长率最高为48%,抗拉强度最低为341 MPa,屈服强度最低为197 MPa,适合于工业应用。
网址 : https://kns.cnki.net/kcms/detail/detail.aspx?dbcode=CJFD&dbname=CJFDLAST2019&filename=SHJI201902002&v=gLgJDhNbQgEeWJ5XbCjrT%25mmd2BdMzofATJUCaqFvYgx7g3HaicsmV2X0%25mmd2Fn46AP2AHyB%25mmd2F
领域 : 金属材料
出版公司 : 上海金属
出版国家 : CN
重点项目名称 : 低成本高耐蚀钛及钛合金管材与高品质钛带制造技术开发及应用
