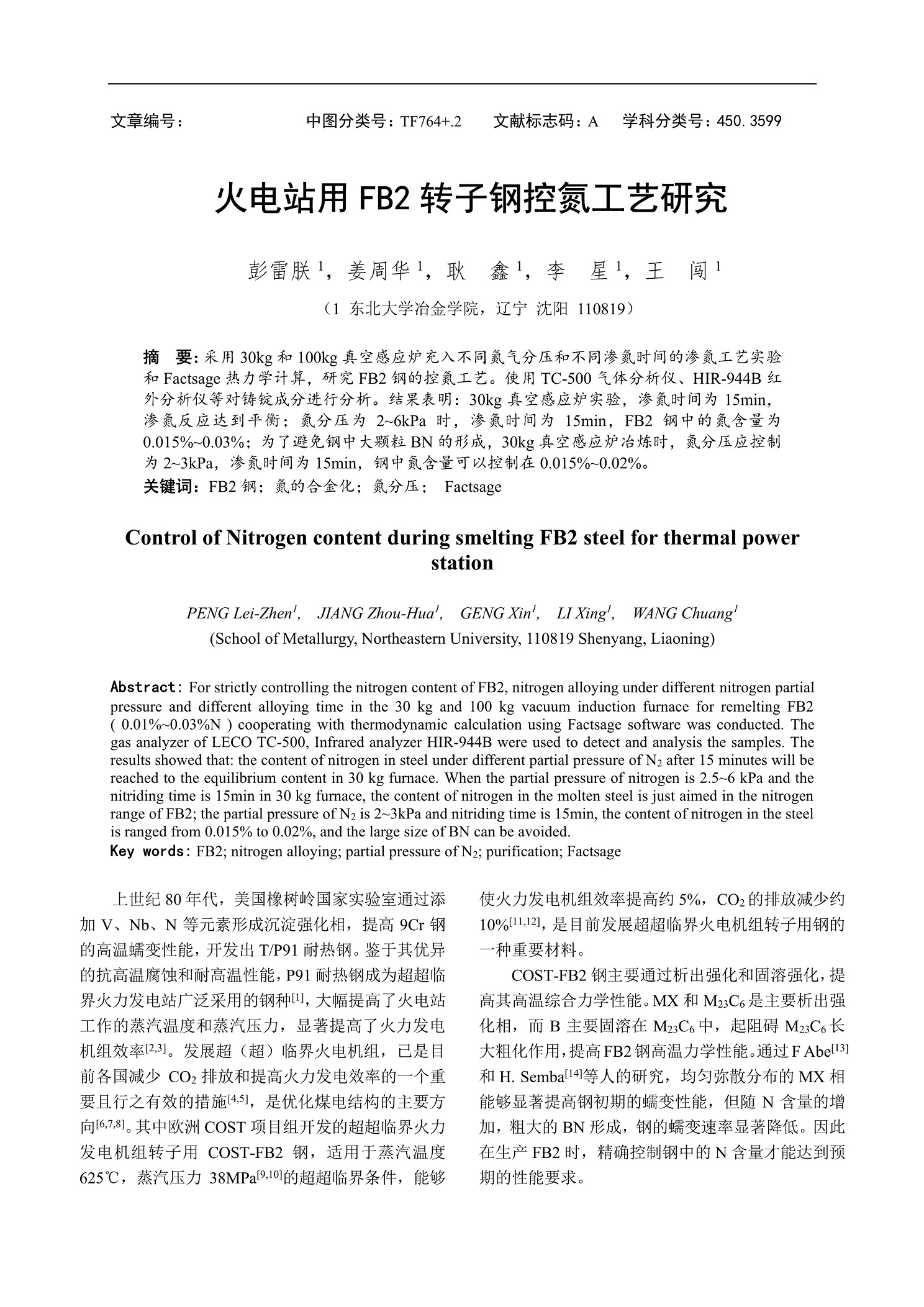

采用 30kg 和 100kg 真空感应炉充入不同氮气分压和不同渗氮时间的渗氮工艺实验 和 Factsage 热力学计算,研究 FB2 钢的控氮工艺。使用 TC-500 气体分析仪、HIR-944B 红 外分析仪等对铸锭成分进行分析。结果表明:30kg 真空感应炉实验,渗氮时间为 15min, 渗氮反应达到平衡;氮分压为 2~6kPa 时,渗氮时间为 15min,FB2 钢中的氮含量为 0.015%~0.03%;为了避免钢中大颗粒 BN 的形成,30kg 真空感应炉冶炼时,氮分压应控制 为 2~3kPa,渗氮时间为 15min,钢中氮含量可以控制在 0.015%~0.02%。
