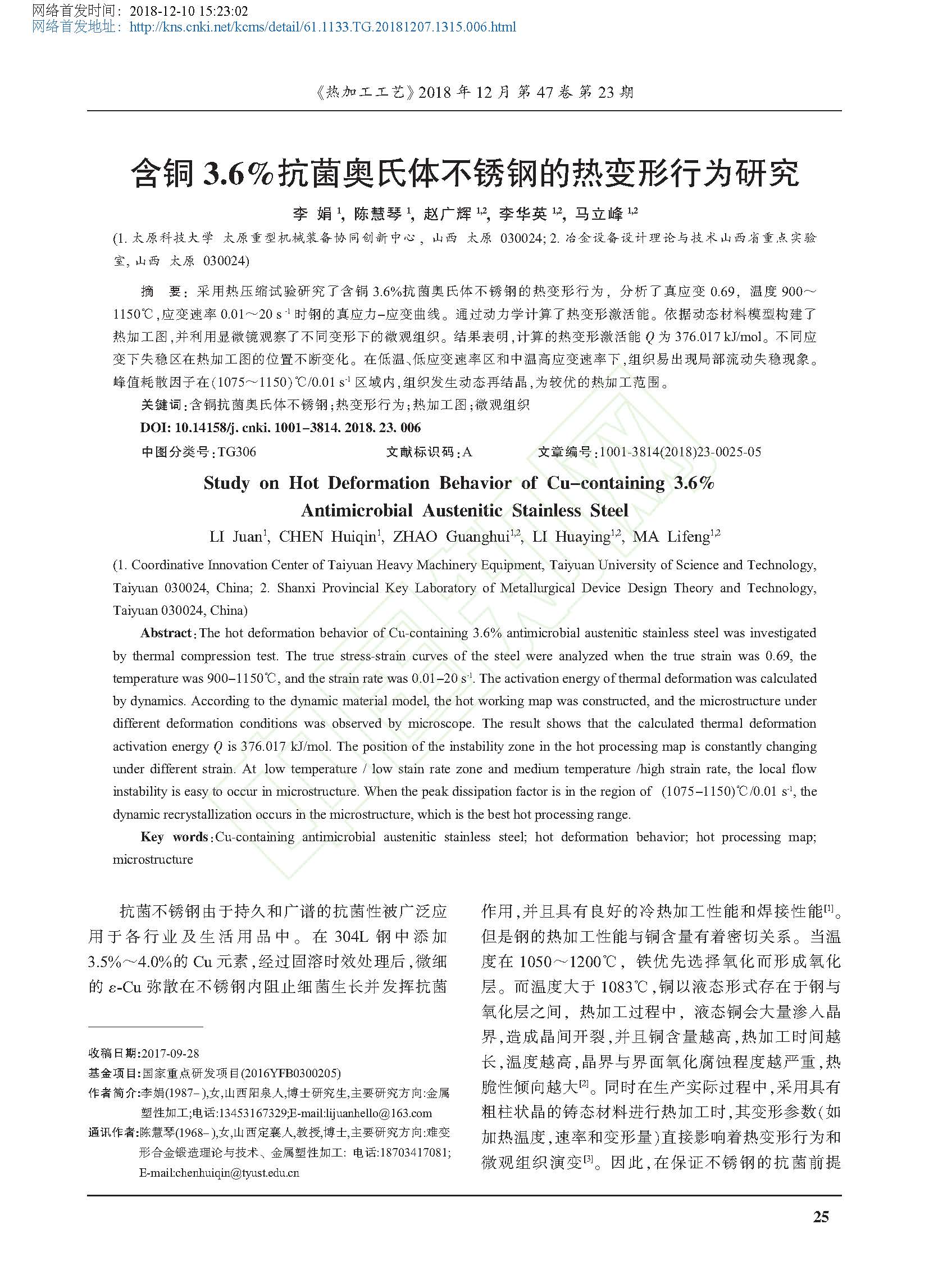

采用热压缩试验研究了含铜3.6%抗菌奥氏体不锈钢的热变形行为,分析了真应变0.69,温度900~1150℃,应变速率0.01~20 s~(-1)时钢的真应力-应变曲线.通过动力学计算了热变形激活能.依据动态材料模型构建了热加工图,并利用显微镜观察了不同变形下的微观组织.结果表明,计算的热变形激活能Q为376.017 kJ/mol.不同应变下失稳区在热加工图的位置不断变化.在低温,低应变速率区和中温高应变速率下,组织易出现局部流动失稳现象.峰值耗散因子在(1075~1150)℃/0.01 s~(-1)区域内,组织发生动态再结晶,为较优的热加工范围.
