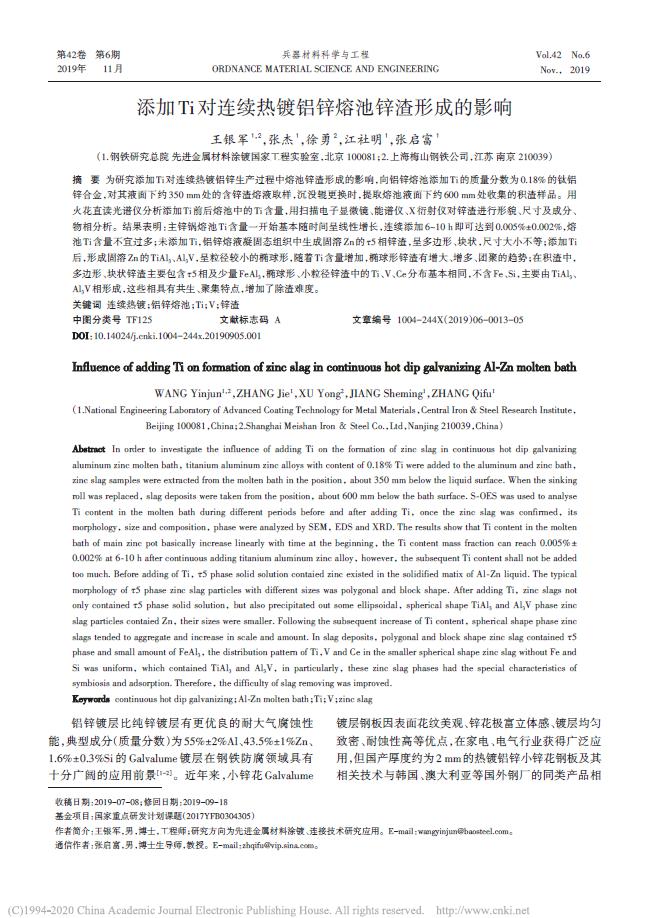

为研究添加Ti对连续热镀铝锌生产过程中熔池锌渣形成的影响，向铝锌熔池添加Ti的质量分数为0.18%的钛铝锌合金，对其液面下约350 mm处的含锌渣熔液取样，沉没辊更换时，提取熔池液面下约600 mm处收集的积渣样品。用火花直读光谱仪分析添加Ti前后熔池中的Ti含量，用扫描电子显微镜、能谱仪、X衍射仪对锌渣进行形貌、尺寸及成分、物相分析。结果表明：主锌锅熔池Ti含量一开始基本随时间呈线性增长，连续添加6~10 h即可达到0.005%±0.002%，熔池Ti含量不宜过多；未添加Ti，铝锌熔液凝固态组织中生成固溶Zn的τ5相锌渣，呈多边形、块状，尺寸大小不等；添加Ti后，形成固溶Zn的TiAl3、Al3V，呈粒径较小的椭球形，随着Ti含量增加，椭球形锌渣有增大、增多、团聚的趋势；在积渣中，多边形、块状锌渣主要包含τ5相及少量FeAl3，椭球形、小粒径锌渣中的Ti、V、Ce分布基本相同，不含Fe、Si，主要由TiAl3、Al3V相形成，这些相具有共生、聚集特点，增加了除渣难度。
