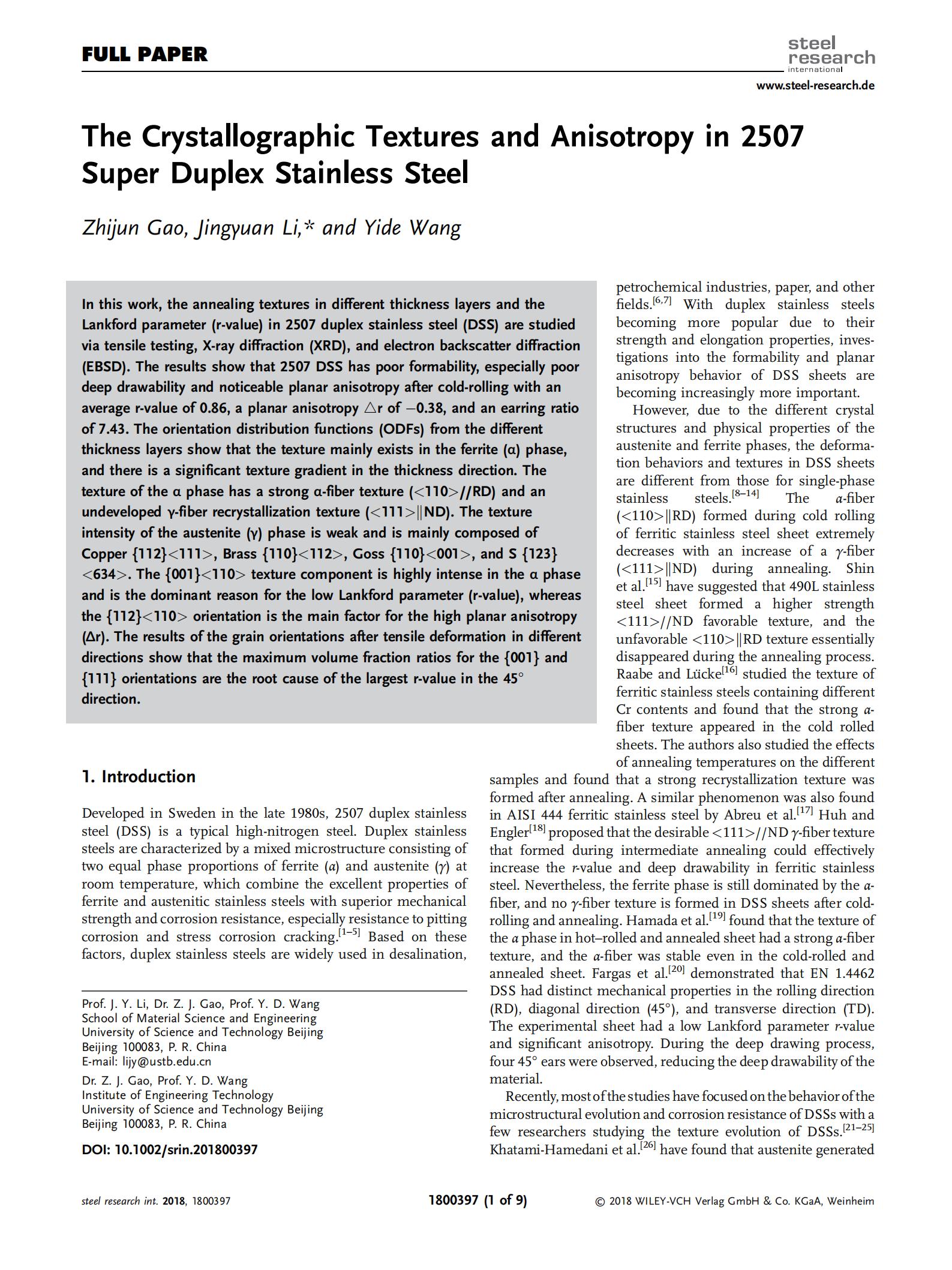

在这项工作中，通过拉伸测试、X 射线衍射 (XRD) 和电子背散射衍射 (EBSD) 研究了不同厚度层的退火织构和 2507 双相不锈钢 (DSS) 的 Lankford 参数（r 值）。结果表明，2507 DSS的成形性较差，尤其是深冲性较差，冷轧后具有明显的平面各向异性，平均r值为0.86，平面各向异性Δr为-0.38，耳环比为7.43。不同厚度层的取向分布函数（ODFs）表明，织构主要存在于铁素体（α）相中，在厚度方向存在明显的织构梯度。 α相的织构具有很强的α-纤维织构(<110>//RD)和未发育的γ-纤维再结晶织构(<111>||ND)。奥氏体(γ)相织构强度较弱，主要由铜{112}<111>、黄铜{110}<112>、高斯{110}<001>和S{123}<634>组成。 {001}<110> 织构分量在 α 相中非常强烈，是导致 Lankford 参数（r 值）低的主要原因，而 {112}<110> 取向是导致高平面各向异性的主要因素(Δr)。不同方向拉伸变形后的晶粒取向结果表明，{001}和{111}取向的最大体积分数比是45°方向最大r值的根本原因。
