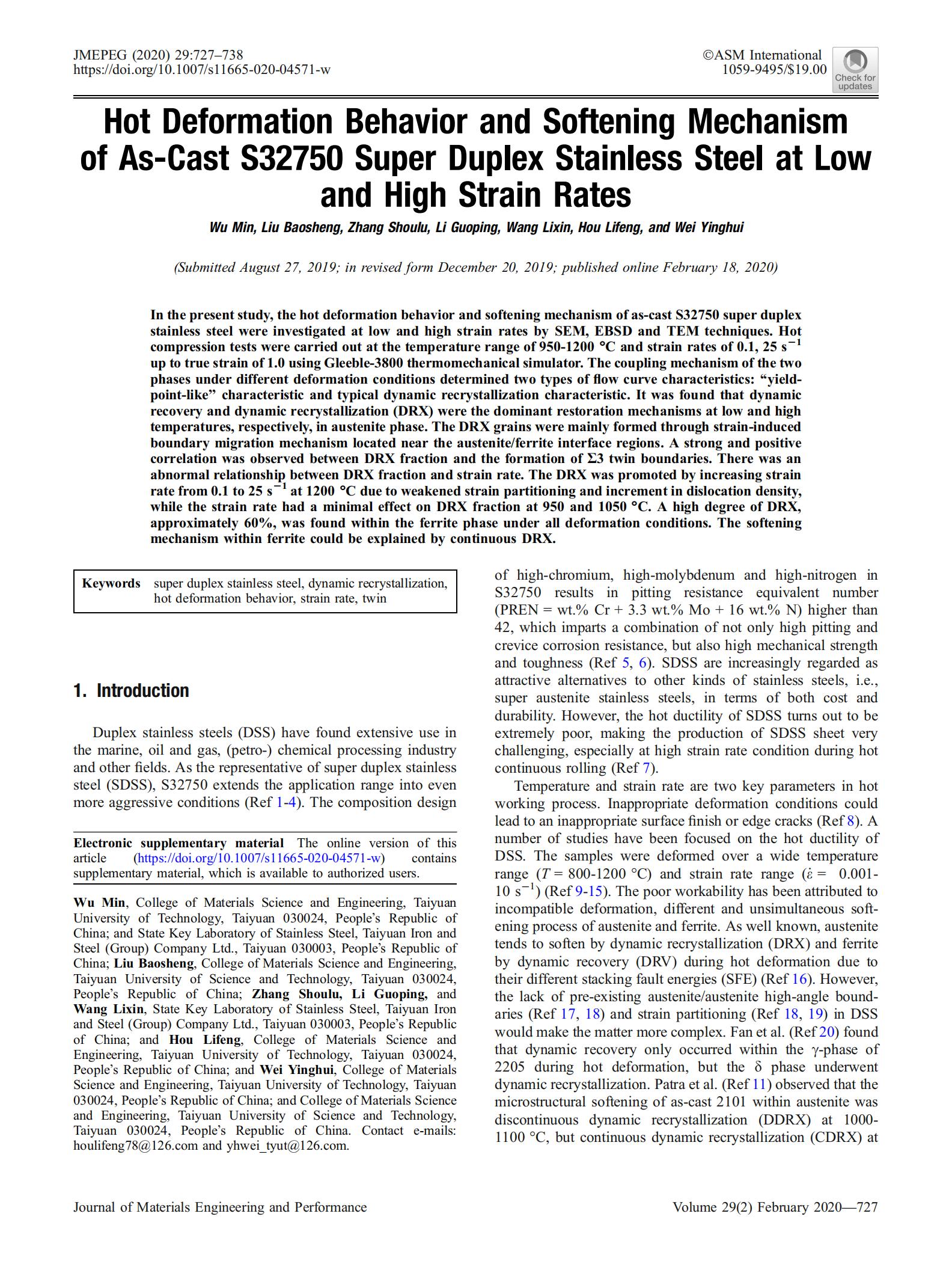

在本研究中,通过SEM、EBSD和TEM技术研究了铸态S32750超级双相不锈钢在低应变率和高应变率下的热变形行为和软化机制。使用Gleeble-3800热机械模拟器在950-1200℃的温度范围和0.1、25s21的应变速率下进行热压缩试验,直至真实应变为1.0。两相在不同变形条件下的耦合机制决定了两种类型的流动曲线特征:“类屈服点”特征和典型的动态再结晶特征。发现动态回复和动态再结晶(DRX)分别是奥氏体相在低温和高温下的主要恢复机制。 DRX晶粒主要通过位于奥氏体/铁素体界面区域附近的应变诱导边界迁移机制形成。在DRX分数和R3孪晶边界的形成之间观察到强烈的正相关。DRX分数与应变率之间存在异常关系。由于应变分配减弱和位错密度增加,在1200℃时通过将应变速率从 0.1s21增加到25s21来促进DRX,而应变速率对950和1050℃时的DRX分数影响最小。在所有变形条件下,铁素体相中都发现了高度的DRX,大约为 60%。铁素体内部的软化机制可以用连续的DRX来解释。
